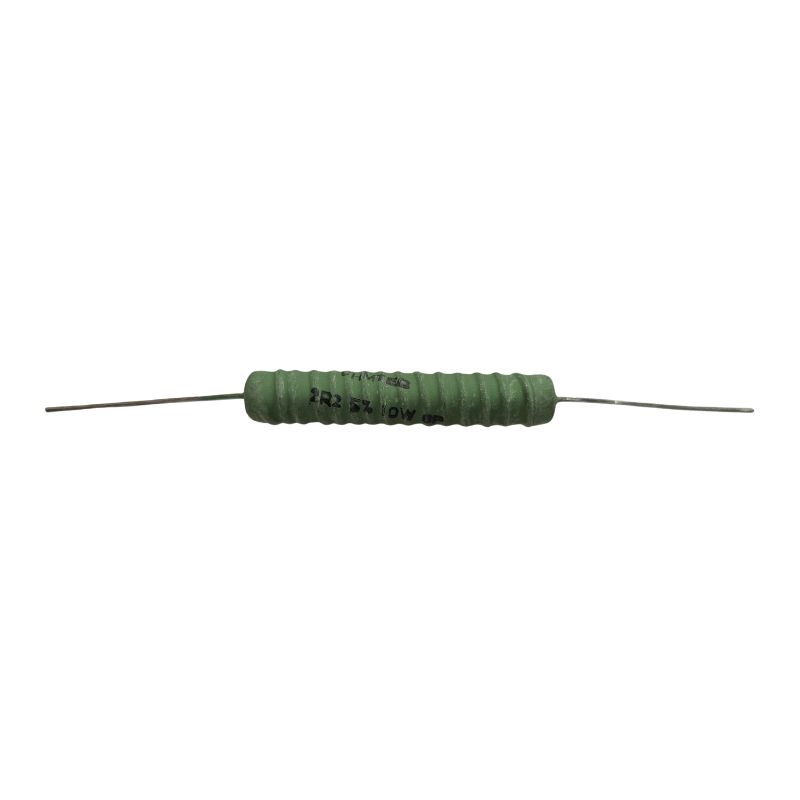

Resistor 2R2 10W 5% Verde
Vamos analisar as especificações do "Resistor 2R2 10W 5% Verde". Ele descreve um resistor de potência , que é projetado para lidar e dissipar quantidades significativas de energia elétrica na forma de calor.
Compreendendo as especificações do resistor de potência.
2R2 : Isso indica o valor da resistência .
O "R" significa ohms (Oh) , a unidade de resistência elétrica.
Quando "R" é colocado na posição da vírgula decimal, ele atua como um separador decimal. Portanto, 2R2 significa 2,2 ohms (Oh) . Este é um valor de resistência muito baixo, frequentemente usado para detecção de corrente, descarga ou limitação de corrente em circuitos de energia.
10W : especifica a potência nominal do resistor.
"W" significa watts , a unidade de potência elétrica.
10 W significa que o resistor pode dissipar com segurança até 10 watts de potência na forma de calor sem sofrer danos. Esta é uma classificação de alta potência, classificando-o como um resistor de potência, frequentemente encontrado em aplicações onde ocorrem fluxos de corrente substanciais ou quedas de tensão significativas.
5% : Isso indica a tolerância do resistor.
Tolerância é o desvio permitido do valor de resistência declarado.
Uma tolerância de 5% significa que a resistência real pode variar± 5%de 2.2Oh.
Para calcular o intervalo:5%de2,2Ω=0,05×2,2Ω=0,11Ω.
Valor mínimo:2,2Ω−0,11Ω=2,09Ω.
Valor máximo:2,2Ω+0,11Ω=2,31Ω.
Portanto, um resistor "2R2 10W 5%" terá uma resistência real entre 2,09Ohe 2,31Oh. Cinco por cento é uma tolerância comum para resistores de potência de uso geral.
Verde : provavelmente se refere à cor do revestimento externo ou do corpo do resistor . Para resistores de potência, a cor do corpo não é uma especificação elétrica padrão, como valor ou tolerância. Pode indicar um material de revestimento específico (como uma tinta à base de silicone ou cerâmica), uma série específica de um fabricante ou simplesmente uma característica visual que ajuda a identificá-lo. Esses tipos de resistores geralmente são retangulares e podem ser encontrados em várias cores, como verde, branco (porcelana/cerâmica) ou até mesmo com carcaça de alumínio.
Resumindo
Um "Resistor 2R2 10W 5% Verde" é um resistor de potência com resistência nominal de 2,2 ohms (Oh) . Ele foi projetado para dissipar com segurança até 10 watts de potência e tem uma tolerância de± 5%, o que significa que sua resistência real ficará entre 2,09Ohe 2,31Oh. O "Verde" refere-se à sua cor física, provavelmente devido ao seu revestimento protetor.
Esses resistores de baixo valor e alta potência são normalmente usados em aplicações como limitação de corrente, circuitos snubber, controle de motor e estágios de saída de fonte de alimentação, onde precisam lidar com dissipação de energia significativa, mantendo uma resistência muito baixa.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações entre em contato.
