Resistor 22K 10W 5%

Resistor 22K 10W 5%
Valor Unitário

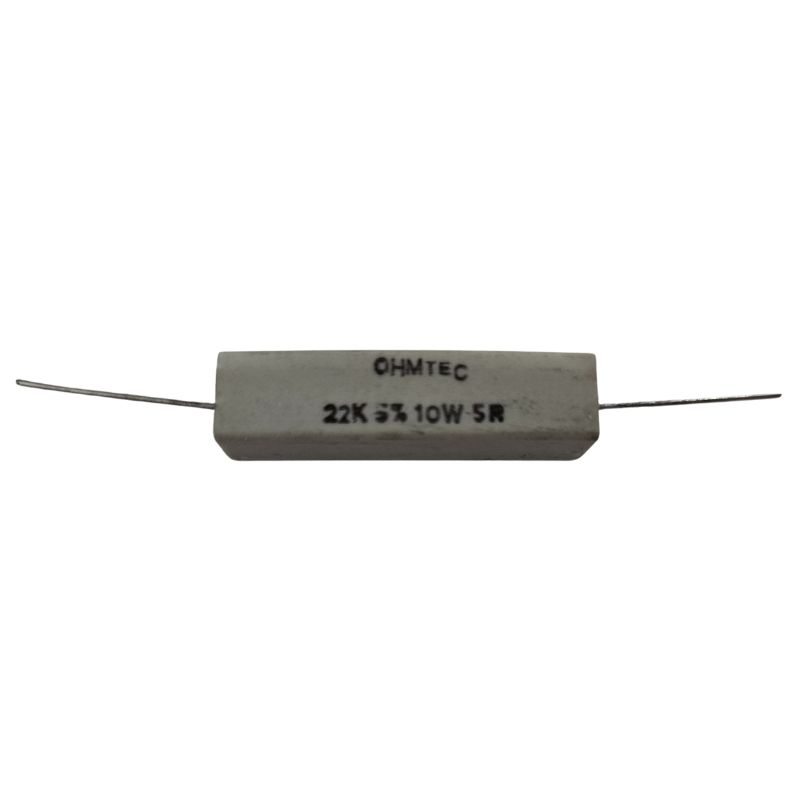

Imagem Ilustrativa

O resistor 22K 10W 5% descreve um resistor de potência com as seguintes características:
22K (22.000 Ohms):
Este é o valor da resistência. "K" é uma abreviação comum de engenharia para 1.000, então 22KOhsignifica 22 * ​​1.000Oh= 22.000Oh.
10 W (10 Watts): indica a potência máxima que o resistor pode dissipar com segurança como calor sem ser danificado. 10 W é uma classificação de potência significativa, o que significa que este resistor foi projetado para aplicações em que uma quantidade substancial de energia será convertida em calor.5%: Esta é a tolerância do resistor. Isso significa que o valor real da resistência estará dentro± 5%dos 22.000 declaradosOh. Então, um 22KOhUm resistor de 10 W e 5% pode ter uma resistência real entre 20.900Ohe 23.100Oh.

Principais características e aplicações de um resistor de 22K 10W 5%:
A potência nominal de 10 W indica que se trata de um resistor de potência . Ele será fisicamente maior do que os resistores de baixa potência padrão (por exemplo, 1/4 W ou 1/2 W) e geralmente vem em blocos cerâmicos ou encapsulamentos de alumínio para dissipar o calor de forma eficaz.

Onde você usaria um resistor como esse?
Dada a sua resistência relativamente alta (22KOh) e com potência nominal significativa (10 W), este tipo de resistor é normalmente encontrado em aplicações onde ocorre uma queda de tensão significativa no resistor, levando a uma dissipação de energia considerável.

Exemplos incluem:
Resistores de sangria em fontes de alimentação de alta tensão: Esta é uma aplicação muito comum. Após o desligamento da fonte de alimentação, capacitores de filtro grandes podem reter uma carga perigosa. Um capacitor de 22KOhUm resistor com esta potência, conectado ao banco de capacitores, pode descarregá-los com segurança ao longo do tempo. Por exemplo, em uma fonte de alimentação que gera centenas de volts, um resistor de 22KOhUm resistor pode ser usado para drenar lentamente a carga enquanto dissipa a energia necessária.
Divisores de tensão em circuitos de alta tensão ou alta potência: para criar referências de tensão específicas e estáveis ​​a partir de uma fonte de tensão muito mais alta, especialmente quando a corrente consumida pela carga ou através do próprio divisor resulta em dissipação de energia significativa.
Limitação de corrente em circuitos específicos de alta tensão/baixa corrente: Enquanto 22KOhé uma resistência alta, se a tensão através dela for muito alta, ela ainda pode transportar corrente suficiente para dissipar 10W. Por exemplo, se você tiver uma fonte de 470V, uma fonte de 22KOhresistor limitaria a corrente a aproximadamente 21,3 mA (EU=V / R=470 V / 22000 Ω≈0,0213 A), e dissipam aproximadamente 10 W (P=Em×EU=470 V×0,0213 A≈10W).
Resistores de descarga para cargas indutivas: Em alguns circuitos de controle industrial ou de acionamento de motores, um resistor de alta potência pode ser usado para dissipar energia armazenada em cargas indutivas quando elas são desligadas.
Cargas de teste e fictícias: em cenários onde uma carga resistiva específica e não crítica é necessária para testar circuitos de alta tensão ou alta potência.

Considerações importantes:
Gerenciamento de calor: Durante a operação, este resistor gera uma quantidade significativa de calor. Ventilação adequada ou a montagem em um dissipador de calor são cruciais para evitar o superaquecimento e a falha do resistor, além de proteger os componentes adjacentes contra danos térmicos.
Tamanho físico: será fisicamente maior que os resistores comuns de baixa potência.
Tolerância (5%): Esta tolerância é padrão para aplicações de energia de uso geral, onde a precisão extrema no valor da resistência não é a principal preocupação.

Em resumo, um resistor de 22K 10W 5% é um resistor de potência robusto , frequentemente empregado em fontes de alimentação de alta tensão ou outros circuitos onde uma resistência relativamente alta é necessária para reduzir uma tensão significativa ou limitar a corrente, ao mesmo tempo em que dissipa com segurança quantidades substanciais de calor.

Para mais informações, entre em contato.
