Resistor 150R 10W 5%
Valor Unitário

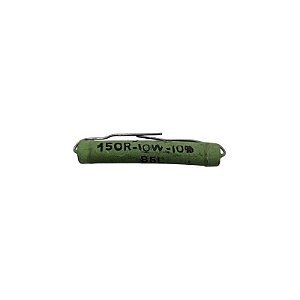

Imagem Meramente Ilustrativa
O resistor 150R 10W 5% descreve um resistor de potência com as seguintes características:
150R (150 Ohms): Este é o valor da resistência. "R" é frequentemente usado para denotar ohms, especialmente quando o valor da resistência é menor que 1K.Oh. Então, 150R significa 150Oh.
10 W (10 Watts): indica a potência máxima que o resistor pode dissipar com segurança como calor sem ser danificado. 10 W é uma classificação de potência significativa, o que significa que este resistor foi projetado para aplicações em que uma quantidade substancial de corrente fluirá, levando a uma geração perceptível de calor.
5%: Esta é a tolerância do resistor. Isso significa que o valor real da resistência estará dentro± 5%dos 150 declaradosOh. Então, um 150OhUm resistor de 10 W e 5% pode ter uma resistência real entre 142,5Ohe 157,5Oh.
Principais características e aplicações de um resistor 150R 10W 5%:
Assim como o resistor de 50 W discutido anteriormente, a potência nominal de 10 W indica imediatamente que se trata de um resistor de potência . Embora não seja tão grande quanto uma unidade de 50 W, ainda será fisicamente maior do que resistores comuns de baixa potência (por exemplo, 1/4 W ou 1/2 W). Eles são frequentemente encontrados em blocos cerâmicos ou encapsulamentos de alumínio para facilitar a dissipação de calor.
Onde você usaria um resistor como esse?
Um resistor 150R 10W 5% é adequado para aplicações onde há necessidade de dissipar uma quantidade moderada a alta de energia, normalmente em:
Limitação de corrente em circuitos de potência:
Por exemplo, se você tem uma fonte de alimentação de 40 V e precisa limitar a corrente para cerca de 200 mA, um 150Oho resistor cairia 30 V (Em=EU×R=0,2 A×150Ω=30 V) e dissipam 6W (P=Em×EU=30 V×0,2 A=6 WouP=EU2×R=( 0,2 A )2×150Ω=6 W). Isso está bem dentro da classificação de 10W.
Cargas fictícias: para testar amplificadores de áudio, fontes de alimentação ou outros circuitos, para simular uma carga real sem conectar o dispositivo final.
Resistores de sangria: Em fontes de alimentação de alta tensão para descarregar capacitores com segurança após a energia ser desligada.
Circuitos snubber: para amortecer picos de tensão ou oscilações em fontes de alimentação comutadas ou circuitos de acionamento de motores.
Elementos de aquecimento (pequena escala): Em aplicações de aquecimento muito específicas e de baixa potência, onde é necessária uma quantidade controlada de calor.
Resistência em série para LEDs de alta potência ou conjuntos de LEDs: Para limitar a corrente através de LEDs de alta potência.
Considerações importantes:
Dissipação de Calor: Devido à sua potência nominal de 10 W, este resistor gera uma quantidade significativa de calor durante a operação. Ventilação adequada ou a instalação em um dissipador de calor são essenciais para evitar o superaquecimento e falhas do resistor, além de proteger os componentes próximos.
Tamanho físico: será visivelmente maior que os resistores de sinal pequeno.
Tolerância (5%): Esta tolerância é padrão para aplicações de energia de uso geral, onde a resistência precisa não é absolutamente crítica.
Em resumo, um resistor 150R 10W 5% é um resistor de potência robusto projetado para lidar e dissipar uma quantidade significativa de energia elétrica na forma de calor, comumente usado em regulação de energia, limitação de corrente e aplicações de carga.
Para mais informações, entre em contato.
.
