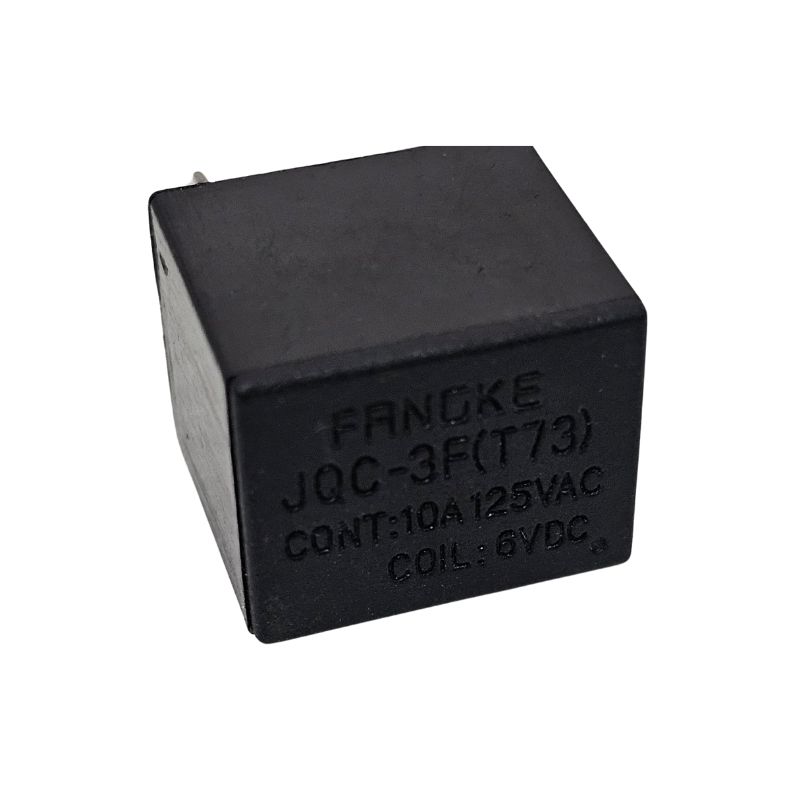

Relé JQC-3F (T73) DC-6VDC 10A 125V 5 Terminais
Você está diante de um relé JQC-3F (T73) , um tipo muito comum de relé de potência em miniatura. Vamos analisar suas especificações:
O que é um relé?
Um relé é um interruptor operado eletricamente. Ele utiliza um eletroímã para acionar mecanicamente um interruptor, ligando ou desligando uma corrente maior (ou um circuito com tensão mais alta) usando uma corrente de controle muito menor. Os relés são essenciais para o isolamento entre os circuitos de controle e de potência, e para comutar cargas de alta potência com sinais de baixa potência (por exemplo, um microcontrolador acionando um motor).
JQC-3F (T73) DC-6VDC 10A 125V 5 terminais de análise:
JQC-3F (T73):
JQC-3F é o número de série ou modelo do relé, amplamente fabricado por diversas empresas.
(T73) é frequentemente uma designação alternativa ou um número de subsérie específico, comumente associado ao mesmo fator de forma compacto.
CC-6 VCC:
Especifica a tensão da bobina . Isso significa que a bobina do relé requer uma fonte de alimentação de 6 VCC (corrente contínua) para energizar e comutar os contatos. Aplicar uma tensão diferente (especialmente mais alta) pode danificar a bobina.
10A 125V:
Isso indica a capacidade máxima de comutação dos contatos do relé.
10 Amperes (A) é a corrente máxima que os contatos podem alternar com segurança.125 Volts (V) é a tensão máxima que os contatos podem comutar com segurança. Isso significa que o relé pode comutar uma carga com consumo de até 10 A, desde que a tensão nessa carga não exceda 125 V (CA ou CC, embora esses relés sejam normalmente usados para cargas CA dentro dessa faixa).
5 Terminais:
Isto descreve a configuração dos pinos do relé. Um relé de 5 terminais normalmente possui:
2 pinos para a bobina (para aplicar a tensão de controle de 6V CC).
3 pinos para os contatos que formam uma configuração SPDT (Single Pole Double Throw) . Esses contatos são:
Comum (COM): O contato móvel.
Normalmente aberto (NA): O contato que fica aberto quando a bobina é desenergizada e fecha quando a bobina é energizada.Normalmente Fechado (NF): O contato que é fechado quando a bobina é desenergizada e abre quando a bobina é energizada.
Resumindo:
O JQC-3F (T73) DC-6VDC 10A 125V 5 Terminais é um relé SPDT compacto cuja bobina é ativada por 6V DC . Seus contatos podem comutar com segurança cargas de até 10 A a uma tensão máxima de 125 V. Esses relés são extremamente versáteis e comumente encontrados em eletrodomésticos, projetos de automação, aplicações automotivas (embora relés automotivos específicos sejam mais robustos) e em diversos circuitos de controle eletrônico.
Valor Unitário
Imagem Meramente Ilustrativo
Para mais informações, entre em contato.
