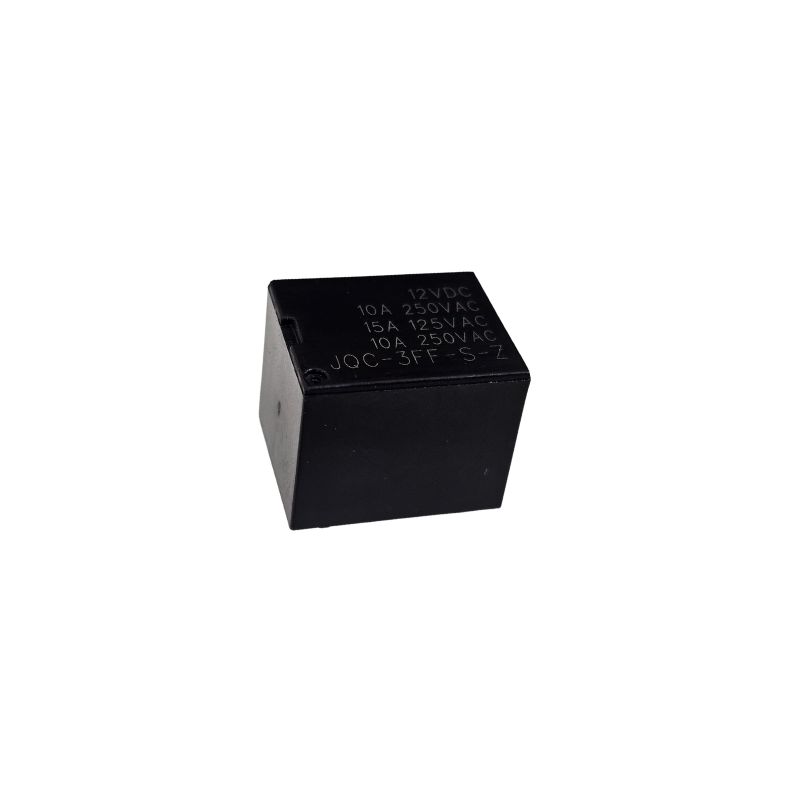

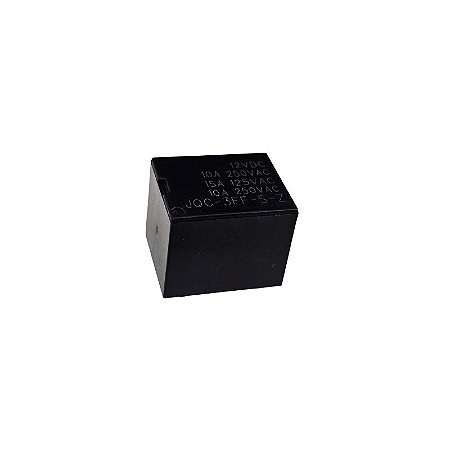

Rele JQC-3FF-S-Z 12Vdc 5 Terminais
O Relé JQC-3FF-S-Z 12Vdc 5 Terminais é um tipo de relé eletromecânico muito comum e amplamente utilizado em projetos de eletrônica e automação. Assim como o SRA, o "JQC-3FF-S-Z" é uma designação de modelo frequentemente associada à Songle Relay, uma das maiores fabricantes.
Principais Características
Tensão da Bobina: 12Vcc (Corrente Contínua). Isso significa que a bobina do relé é energizada aplicando-se 12 volts de corrente contínua. É uma das tensões de bobina mais comuns, tornando-o compatível com muitas fontes de alimentação e sistemas de controle.
Capacidade de Comutação (Contatos):Corrente: Tipicamente 10A (Amperes) para cargas resistivas. Alguns modelos podem especificar até 7A para cargas indutivas ou em tensões específicas.
Tensão: Geralmente 250Vac (Corrente Alternada) ou 30Vcc (Corrente Contínua). Isso indica a tensão máxima que os contatos do relé podem chavear de forma segura.
Número de Terminais: 5 Terminais. Essa configuração é padrão para um relé SPDT (Single Pole Double Throw), também conhecido como 1 Form C ou 1 Reversível. Os terminais são:
Comum (COM): O ponto de conexão central.
Normalmente Aberto (NA/NO): O contato que fecha com o COM quando a bobina é energizada.
Normalmente Fechado (NF/NC): O contato que está conectado ao COM quando a bobina está desenergizada e se abre quando a bobina é energizada.
Dois Terminais da Bobina: Para aplicar os 12Vcc e acionar o relé.
Fabricante Original (Modelo JQC-3FF): Embora muitos distribuidores vendam, a designação "JQC-3FF" é largamente padronizada pela Songle Relay.
Tipo de Montagem: Projetado para montagem em PCI (Placa de Circuito Impresso), utilizando tecnologia Through-Hole Technology (THT).
Dimensões: É um relé de pequeno porte, compacto, ideal para otimização de espaço em placas de circuito.
Aplicações Comuns
O relé JQC-3FF-S-Z 12Vdc é extremamente versátil e encontrado em uma vasta gama de aplicações, incluindo:
Automação Residencial e Predial: Controle de iluminação, eletrodomésticos, portões automáticos, sistemas de irrigação.Eletrônica de Consumo: Em aparelhos como sistemas de ar condicionado, máquinas de lavar, fornos de micro-ondas.Projetos de Robótica e DIY (Faça Você Mesmo): Usado com plataformas como Arduino, ESP32 e Raspberry Pi para controlar cargas de maior potência (lâmpadas, motores, bombas) a partir de sinais de baixa corrente de um microcontrolador.
Sistemas de Segurança: Em alarmes, controles de acesso e outros dispositivos de segurança.
Equipamentos Industriais Leves: Em painéis de controle e equipamentos que não exigem relés de potência muito elevada.
Valor Unitário
Imagem Meramente Ilustrativa
