Relé HJR-3FF-S-Z 5V Tianbo
O relé Tianbo HJR-3FF-SZ 5V é um relé eletromecânico comum e versátil. Veja aqui uma análise de suas principais características e informações:
Especificações principais
Tensão da bobina: 5V CC (opera com um sinal de corrente contínua de 5 volts para energizar a bobina).
Formulário de contato: Normalmente SPDT (Single Pole Double Throw) , também conhecido como 1 Form C. Isso significa que ele tem um terminal comum e dois terminais comutados (um normalmente aberto - NA, e um normalmente fechado - NF).
Capacidade de comutação:
Corrente: Até 10A (Amperes) para cargas resistivas e, às vezes, até 15 A em tensões mais baixas ou em condições específicas. As folhas de dados podem listar diferentes classificações de corrente dependendo da tensão (por exemplo, 10A a 240VCA, 12A a 120VCA, 15A a 125VCA, 7A a 240VCA 30VCC para o tipo de contato "Z"
Voltagem: Até 250VCA ou 30VCC.
Resistência da bobina (a 20°C): Aproximadamente 70Ohms para a versão de 5V.
Tempo de operação: cerca de 10 ms (milissegundos).
Tempo de liberação: cerca de 5 ms (milissegundos).
Faixa de temperatura: -40°C a +70°C (algumas folhas de dados mencionam até +85°C).
Tipo de montagem: Normalmente THT (Through-Hole Technology) com 5 pinos.
Características:
Capacidade de comutação de 10A.
Ocupa pouco espaço.
Tipo selado disponível, oferecendo proteção contra poeira e umidade.
Normas de segurança: aprovado pela UL (E173485), TUV (R9859574), CQC, VDE.
Aplicações
Devido ao seu tamanho compacto, voltagem comum e capacidade de comutação decente, o relé HJR-3FF-SZ 5V é amplamente utilizado em várias aplicações eletrônicas e de controle, incluindo:
Sistemas automotivos: para alternar luzes, motores e outros acessórios.
Eletrodomésticos: como máquinas de lavar, condicionadores de ar e outros dispositivos eletrônicos.
Controle Industrial: Em sistemas de automação e máquinas.
Eletrônica e prototipagem "faça você mesmo": populares em projetos Arduino e Raspberry Pi para controlar cargas de alta potência.
Sistemas de segurança: Para comutação de alarmes ou mecanismos de controle de acesso.
Valor Unitário

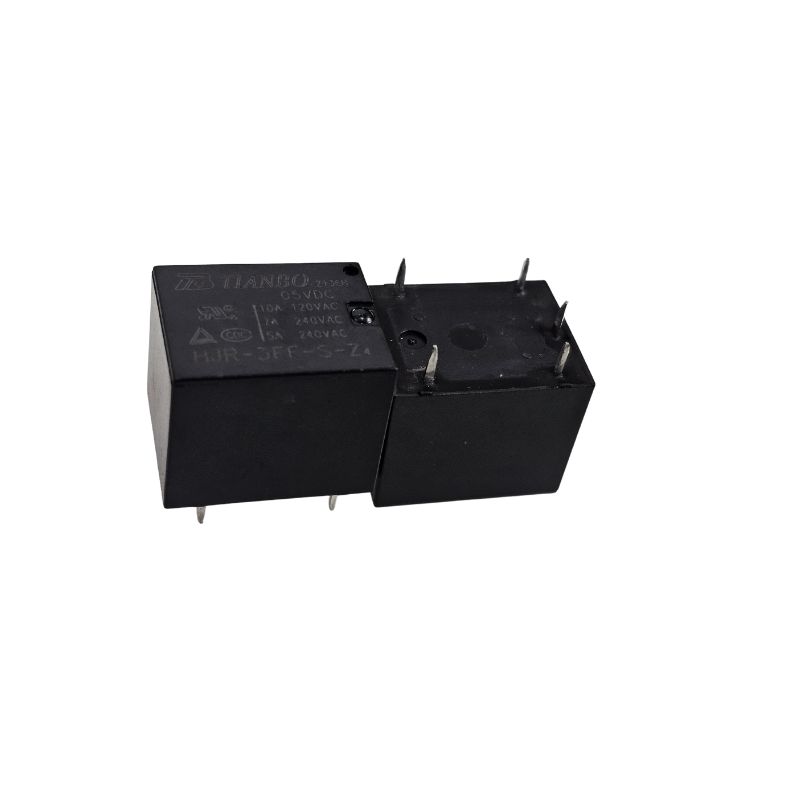

Imagem Meramente Ilustrativa
