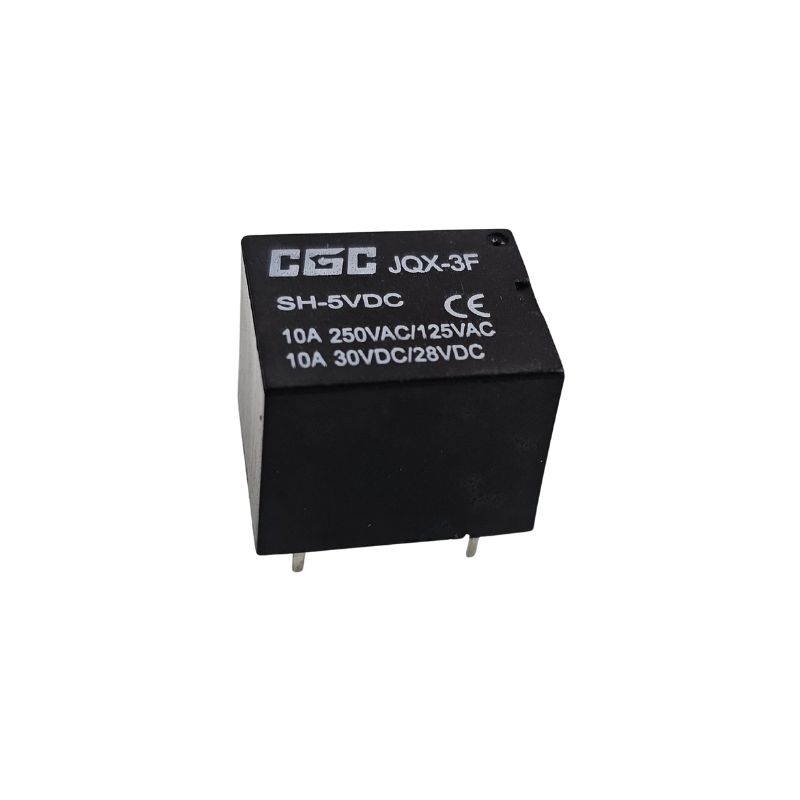

Rele JQX-3F SH-5Vdc 5 Terminais Cgc
O relé JQX-3F SH-5Vdc de 5 terminais é um relé eletromecânico comum usado em diversas aplicações eletrônicas. Embora você tenha mencionado "CGC" como marca, esta designação de modelo é mais amplamente associada à Songle Relay , um fabricante muito comum desses relés de uso geral. A CGC pode ser uma distribuidora ou uma submarca.
Principais características
Tensão da bobina: 5Vcc (5 Vcc) . Isso significa que a bobina do relé é energizada pela aplicação de 5 V de corrente contínua. Isso o torna altamente compatível com microcontroladores como Arduino, ESP32 e Raspberry Pi, que frequentemente operam a 5 V ou podem facilmente acionar um relé de 5V por meio de um transistor.
Forma de contato: Normalmente SPDT (Single Pole Double Throw) , também conhecido como 1 Forma C ou 1 Reversível . Esta configuração significa que o relé possui:
Um terminal comum (COM)
Um terminal normalmente aberto (NA) : conectado ao COM quando a bobina é energizada.
Um terminal normalmente fechado (NC) : conectado ao COM quando a bobina é desenergizada.
Dois terminais de bobina para aplicar 5Vcc.
Número de terminais: 5 terminais . Esta é a contagem padrão de pinos para um relé SPDT.
Capacidade de comutação: Corrente:
Comumente classificada para 7A ou 10A para cargas resistivas. A corrente nominal exata pode variar ligeiramente dependendo da variante ou tensão específica (por exemplo, 7A a 240VCA/30 VCC ou 10A a 125VCA/28 VCC).
Corrente: Comumente classificada para 7A ou 10A para cargas resistivas. A corrente nominal exata pode variar ligeiramente dependendo da variante ou tensão específica (por exemplo, 7A a 240VCA/30 VCC ou 10A a 125VCA/28 VCC)
Voltagem: Até 250Vac ou 30Vdc .
Fabricante: Embora você tenha mencionado CGC, o modelo JQX-3F SH-5Vdc é principalmente uma designação de relé Songle .Tipo de montagem: Projetado para montagem de PCB com tecnologia Through-Hole (THT) .
Características: Este é um relé compacto, econômico e amplamente disponível, adequado para comutação de uso geral.
Aplicações comuns
Dada sua bobina de 5Vcc e capacidades de comutação comuns, o relé JQX-3F SH-5 Vcc é extremamente versátil e popular em:Eletrônica e prototipagem faça você mesmo: é essencial para amadores que usam Arduino, ESP32 e Raspberry Pi para controlar cargas CA (como luzes ou pequenos eletrodomésticos) ou cargas CC (como motores ou bombas) que exigem mais corrente do que o microcontrolador pode fornecer diretamente.
Automação residencial: em dispositivos domésticos inteligentes, sistemas de iluminação automatizados e controle de eletrodomésticos.
Eletrodomésticos: Integrados a vários eletrônicos de consumo, como máquinas de lavar, condicionadores de ar e sistemas de segurança.
Controle industrial (serviço leve): para comutação de sinais ou controle de pequenas cargas em aplicações industriais.
Sistemas alimentados por bateria: se uma fonte de alimentação de 5 V estiver disponível, ela será ideal para alternar funções.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações entre em contato.
