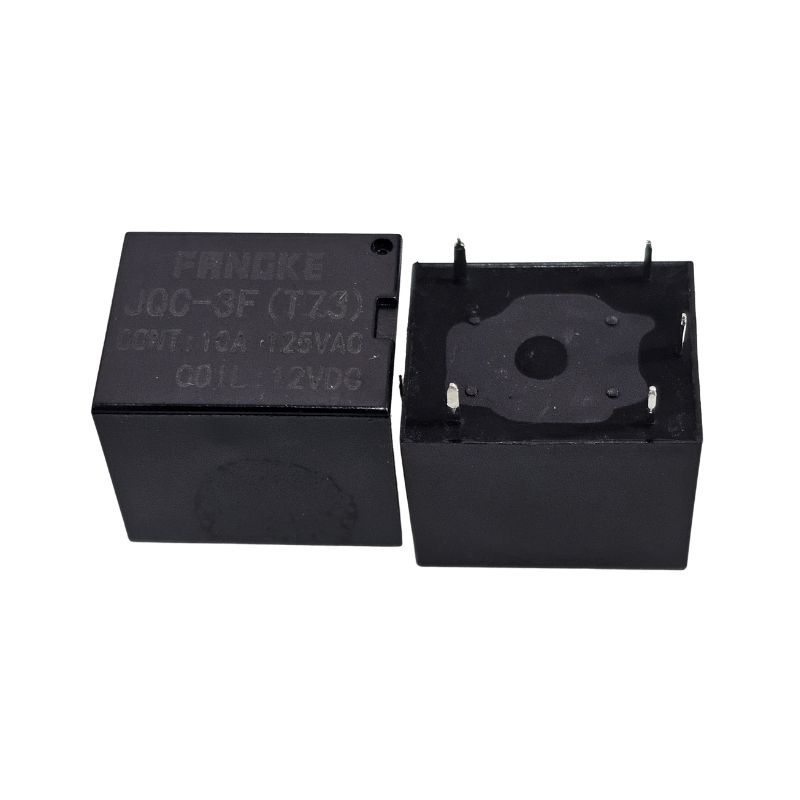

Rele JQC-3F (T73) DC-12V 10A 125V 5 Terminais
O relé JQC-3F (T73) DC-12V é um componente eletromecânico muito comum, usado em diversas aplicações de eletrônica. Vamos entender suas especificações e como ele funciona.
O que é um Relé?
Um relé é basicamente um interruptor elétrico operado por um eletroímã. Ele permite controlar um circuito de alta potência (como um motor ou uma lâmpada) usando um sinal de baixa potência (como a saída de um microcontrolador, como o Arduino).
Características do JQC-3F (T73)
Modelo (JQC-3F/T73): Identificação do relé. O "T73" é um modelo padrão que indica as suas características principais.
Tensão de bobina (DC-12V): Esta é a tensão necessária para energizar a bobina interna do relé e acionar o interruptor. Para este modelo, você precisa aplicar uma tensão contínua de 12V nos pinos da bobina.
Capacidade de comutação (10A 125V): Esta é a capacidade máxima de corrente e tensão que os contatos do relé podem chavear. Ele pode comutar até 10 ampères de corrente a 125 volts de tensão. É importante não exceder esses valores para não danificar o relé.
Número de terminais (5 Terminais): Este relé possui cinco pinos, que são divididos em:
2 pinos da bobina: Onde a tensão de 12V é aplicada para ligar o relé.
3 pinos do comutador: São os contatos que ligam ou desligam o circuito que você quer controlar. Esses pinos são:
Comum (COM): O pino central, que é o ponto de contato comum.
Normalmente Fechado (NC - Normally Closed): O contato que está conectado ao pino COM quando o relé está desligado (sem tensão na bobina).
Normalmente Aberto (NO - Normally Open): O contato que se conecta ao pino COM quando o relé é ligado (com 12V na bobina).
Como Funciona
Estado de Repouso: Quando não há tensão na bobina, o pino COM está conectado ao pino NC. O circuito que você conectou entre esses dois pinos está "ligado".
Estado de Acionamento: Quando você aplica 12V na bobina, ela cria um campo magnético que move o interruptor interno. Isso faz com que a conexão entre COM e NC seja desfeita e, ao mesmo tempo, a conexão entre COM e NO seja estabelecida. O circuito que você conectou entre COM e NO agora está "ligado".
Aplicações
Este tipo de relé é ideal para projetos de eletrônica, como:
Automação residencial: Para ligar e desligar lâmpadas, motores ou outros eletrodomésticos.
Controle de motores: Em sistemas robóticos ou de controle de portões, onde um circuito de baixa potência controla um motor de alta potência.
Sistemas de segurança: Para acionar alarmes ou travas elétricas.
Antes de usar o relé, certifique-se de que a tensão e a corrente do seu circuito de controle e do circuito de carga estão dentro dos limites especificados.
Valor Unitário
Imagem Meramente Ilustrativa
