Varistor S14K250V = 14D391K Zov
Um Varistor S14K250V (também frequentemente referenciado como 14D391K ou com variações como ZOV-14D391K)
O que é um Varistor?
Um varistor, ou MOV (Metal Oxide Varistor), é um tipo de resistor dependente de voltagem (VDR - Voltage Dependent Resistor).
Em condições normais de operação: O varistor apresenta uma resistência muito alta, comportando-se como um circuito aberto e não interferindo no circuito.
Durante um surto de tensão: Quando a tensão excede um determinado valor (a tensão de clamping ou varistência), a resistência do varistor diminui drasticamente para um valor muito baixo.
Após o surto: Uma vez que a tensão retorna ao nível normal, a resistência do varistor volta a ser alta.
Características Detalhadas (S14K250V / 14D391K)
As designações S14K250V e 14D391K são usadas por diferentes fabricantes para descrever varistores com características muito semelhantes:
S14K (ou 14D): Indica o diâmetro do disco do varistor, que é de 14mm. O diâmetro influencia a capacidade de energia que o varistor pode absorver.
250V (ou 391K):
250V (V_RMS): Refere-se à tensão máxima de operação contínua em corrente alternada (AC) que o varistor pode suportar sem ser ativado. É a tensão da linha em que ele será conectado (por exemplo, 220V ou 250V AC).
391K (V_V): Refere-se à tensão de varistor (varistor voltage), que é a tensão na qual o varistor começa a conduzir significativamente (geralmente medida com uma corrente de 1mA DC). Para o código "391K"
"39" são os dois primeiros dígitos.
"1" é o multiplicador (10^1).
"K" indica uma tolerância de .
Portanto, a tensão de varistor é de 390V (
Outras Especificações Comuns:
Tensão de Clamping: Geralmente em torno de (a tensão máxima que aparece nos terminais do varistor quando ele está desviando um surto de corrente específico).
Corrente de Surto de Pico (Max. Surge Current): Tipicamente
Energia Absorvida (Max. Surge Energy): Em torno de a (Joules), dependendo do fabricante
Tempo de Resposta: Geralmente muito rápido, na ordem de nanosegundos (menor que 25ns), o que é essencial para proteger contra transientes rápidos.
Montagem: Radial, para montagem em PCI (Placa de Circuito Impresso) através de furos (THT - Through-Hole Technology)
Aplicações Comuns
Os varistores (MOVs) são amplamente utilizados em:
Protetores de Surto (DPS - Dispositivos de Proteção contra Surtos): São o coração das réguas de proteção, protetores de tomada e DPSs em quadros elétricos.
Fontes de Alimentação: Protegem os circuitos de entrada de fontes de alimentação de picos de tensão vindos da rede elétrica.
Eletrodomésticos (Linha Branca): Geladeiras, máquinas de lavar, micro-ondas, televisores e outros eletrônicos para protegê-los contra transientes.
Sistemas de Telecomunicações: Proteção de equipamentos de comunicação.
Controles Industriais: Proteção de PLCs, CLPs e outros equipamentos de automação.
Proteção de LEDs e Drivers de LED: Contra picos na rede elétrica.
Automotivos: Em alguns sistemas eletrônicos veiculares para proteção contra transientes
Valor Unitário

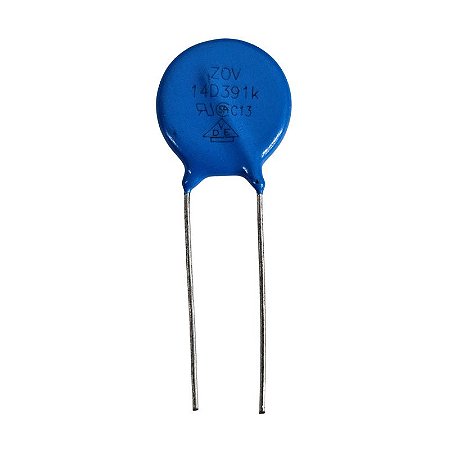

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
