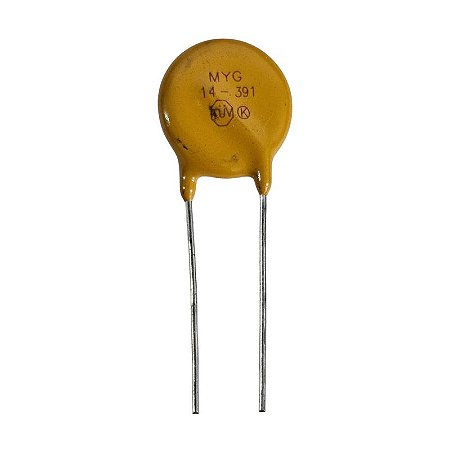

Varistor S14K250V = 14-391 Myg

Varistor S14K250V = 14-391 Myg

Um Varistor S14K250V (também comumente conhecido como 14D391K) da marca MYG (ou outros fabricantes) é um Varistor de Óxido Metálico (MOV), um componente essencial para a proteção de circuitos eletrônicos contra surtos de tensão (picos de energia transitórios na rede elétrica).

O que é e Como Funciona um Varistor?
Um varistor é um tipo de resistor que tem uma resistência variável. Sua função é atuar como um "curto-circuito" inteligente para picos de tensão:
Operação Normal: Em condições normais de tensão (dentro dos limites seguros da rede elétrica), o varistor apresenta uma resistência muito alta, agindo como um circuito aberto. Ele permite que a corrente flua normalmente pelo equipamento sem interferência.
Durante um Surto: Quando a tensão da rede elétrica excede um nível pré-determinado (a tensão de varistência do componente), a resistência do varistor cai drasticamente para um valor muito baixo. Isso faz com que ele desvie a energia excessiva do surto para longe dos componentes sensíveis do circuito (e geralmente para o terra), absorvendo essa energia.
Após o Surto: Uma vez que o surto de tensão passa e a tensão da rede elétrica retorna ao normal, a resistência do varistor volta ao seu estado original de alta resistência.
Características Detalhadas (S14K250V / 14D391K MYG)
As designações S14K250V e 14D391K são códigos industriais para varistores com especificações equivalentes, e a marca MYG é uma das fabricantes desse tipo de componente.
Tamanho (S14K ou 14D): Indica o diâmetro do disco do varistor, que é de 14 mm. Um diâmetro maior geralmente implica maior capacidade de absorção de energia do surto.
Tensão de Operação Contínua (250V): O "250V" em S14K250V refere-se à tensão máxima RMS (Root Mean Square) em corrente alternada (AC) que o varistor pode suportar continuamente sem ser ativado. Isso significa que ele é ideal para ser conectado em linhas de alimentação de 220V a 240V AC, oferecendo uma margem de segurança.
Tensão de Varistência (391K): O código 391K indica a tensão de varistência do componente.
"39" são os dois primeiros dígitos significativos.
"1" é o multiplicador (10^1).
"K" indica uma tolerância de $\pm 10\%$.
Portanto, a tensão de varistência nominal é de 390V ($39\times 10^1=390V$). É a tensão na qual o varistor começa a conduzir significativamente.
Marca: MYG. Embora existam outras marcas, a MYG é uma fabricante comum desse tipo de varistor.
Outras Especificações Comuns (podem variar ligeiramente entre fabricantes):
Tensão Máxima DC de Operação: Geralmente em torno de $\text{320V DC}$.
Tensão de Clamping (Fixação): A tensão máxima que o varistor permite que passe para o circuito durante um surto, tipicamente em torno de $\text{650V}$ para um surto de corrente específico.
Corrente Máxima de Surto (Peak Surge Current): Comumente $\text{4.5 kA}$ (kiloampere) para um pulso de $\text{8/20 µs}$
Energia Máxima Absorvida (Max. Surge Energy): Tipicamente entre $\text{65 J}$ e $\text{100 J}$ (Joules).
Tempo de Resposta: Muito rápido, geralmente menos de $\text{25 ns}$ (nanossegundos).
Montagem: Radial, para montagem em placa de circuito impresso (PCI) usando tecnologia through-hole (THT).

Aplicações Comuns
Varistores como o S14K250V / 14D391K são amplamente utilizados para proteger equipamentos eletrônicos de picos de tensão causados por raios, comutação de cargas indutivas ou falhas na rede elétrica. Suas aplicações incluem:
Protetores de Surto (DPS - Dispositivo de Proteção contra Surtos): Componente principal em réguas de energia e DPSs residenciais/comerciais.
Fontes de Alimentação: Proteção da entrada AC em fontes de alimentação de computadores, eletrodomésticos e equipamentos industriais.
Equipamentos Eletrônicos em Geral: TVs, sistemas de som, micro-ondas, geladeiras, máquinas de lavar, etc.
Controles Industriais: Proteção de CLPs, inversores de frequência e outros dispositivos de automação.
Circuitos de Iluminação LED: Para proteger os drivers de LED contra picos de tensão

Valor Unitário

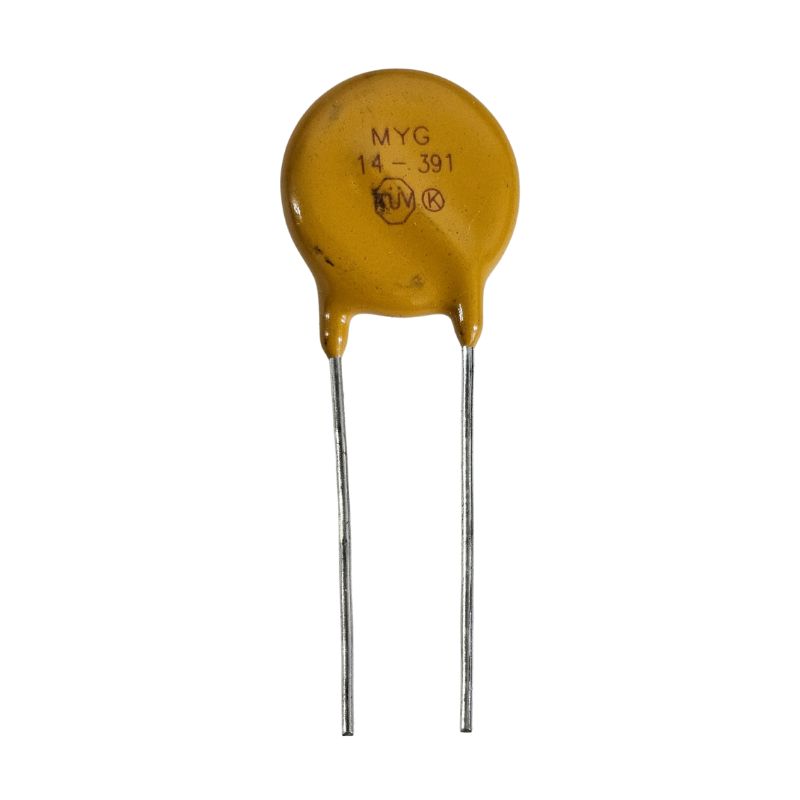

Imagem Meramnete Ilustrativa
Para mais informações, entre em contato
