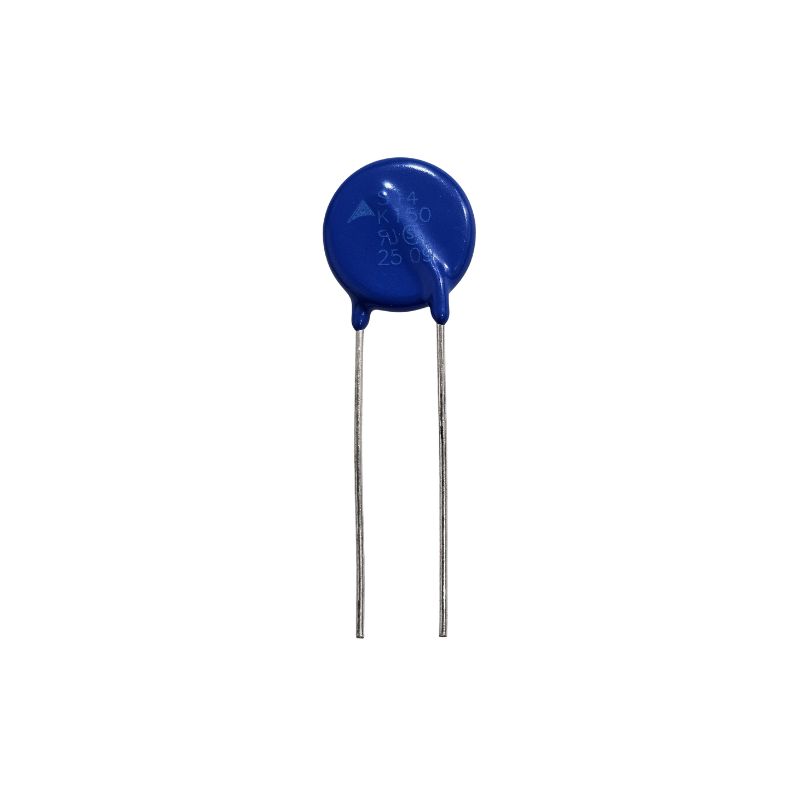

Varistor S14K150V = S14 K150 Epcos
É um Varistor de Óxido Metálico (MOV) fabricado pela Epcos (atualmente parte da TDK).1 Ele é usado primariamente para proteção contra surtos de tensão (picos momentâneos) em circuitos eletrônicos.
A notação S14K150 pode ser decomposta para entender suas especificações:
Especificações do Varistor S14K150
| Parâmetro | Valor | Descrição |
| S14 | Diâmetro do Disco | Indica que o diâmetro do disco de óxido metálico é de 14 mm. Varistores com diâmetros maiores geralmente conseguem absorver mais energia de surto. |
| K | Tolerância | Geralmente indica uma tolerância de ±10% no valor da tensão do varistor. |
| 150 | Tensão Máxima de Pico (RMS) | O valor chave. Indica que a Tensão Máxima de Trabalho Contínuo (RMS) é de 150 Volts (ou, mais precisamente, em torno de 150 V, dependendo da folha de dados). |
| Epcos (TDK) | Fabricante | Marca conhecida e de alta qualidade no setor de componentes de proteção. |
Como Funciona
Um varistor atua como um resistor dependente de tensão:
Em Condições Normais: Enquanto a tensão na linha (ex: 110V ou 127V) for inferior à tensão nominal do varistor (150V), o componente apresenta uma resistência muito alta, comportando-se como um circuito aberto.
Durante um Surto: Se houver um pico de tensão que exceda significativamente a sua tensão de clamping (tensão de amarração, que é um pouco maior que a nominal), a sua resistência cai drasticamente. Ele desvia o excesso de corrente do surto para o terra ou para a outra linha, limitando a tensão que atinge os componentes sensíveis do circuito.
Aplicação Comum
O S14K150 é geralmente adequado para uso em linhas de:
110 V a 127 V AC (Corrente Alternada), pois seu valor nominal de 150V RMS é seguro o suficiente para não ser acionado pela tensão normal da rede, mas baixo o suficiente para proteger contra surtos.
Valor Unitário
Imagem Meramente Ilustrativa
