Varistor S10K30V Epcos
O Varistor S10K30V da EPCOS (TDK Group) é um dispositivo de proteção elétrica do tipo MOV (Metal Oxide Varistor), projetado para absorver surtos de tensão e proteger circuitos eletrônicos contra picos transitórios causados por descargas atmosféricas, chaveamentos de carga ou falhas na rede elétrica.
Amplamente utilizado em fontes de alimentação, equipamentos eletrônicos e sistemas industriais, o varistor EPCOS é reconhecido por sua alta confiabilidade, resposta rápida e durabilidade.
Características principais
Modelo: S10K30V
Fabricante: EPCOS / TDK
Tipo: Varistor de óxido de zinco (MOV)
Diâmetro do disco: 10 mm
Tensão nominal (RMS): 19 V AC
Tensão contínua máxima (DC): 24 V DC
Tensão de varistor (V₁mA): aproximadamente 30 V
Corrente máxima de surto: até 1.200 A (8/20 μs)
Energia absorvível: cerca de 8 J
Capacitância típica: ~3500 pF
Função e funcionamento:
O varistor atua como um limitador de tensão automática:
Em condições normais, ele apresenta alta resistência, permitindo mínima passagem de corrente.
Quando ocorre um pico de tensão acima de 30V, sua resistência cai instantaneamente, desviando o excesso de energia e protegendo o circuito.
Após o evento, o varistor retorna ao seu estado de alta resistência, pronto para novos surtos.
Aplicações:
Fontes de alimentação chaveadas
Equipamentos eletrônicos sensíveis
Placas de controle e automação industrial
Circuitos de microcontroladores e módulos de comunicação
Dispositivos de proteção contra surtos (SPD)
Vantagens:
Proteção eficaz contra sobretensões e ruídos elétricos
Resposta ultrarrápida a surtos transitórios
Longa vida útil e alta confiabilidade
Montagem simples em placas eletrônicas (PCB)
Cuidados e recomendações:
Instalar em paralelo com o circuito a proteger.
Não utilizar próximo ao limite máximo de tensão contínua por longos períodos.
Substituir caso o varistor apresente trincas, manchas ou escurecimento.
Pode ser combinado com fusíveis ou NTCs para proteção adicional.
Resumo técnico:
| Parâmetro | Valor típico |
|---|---|
| Tensão nominal AC | 19 V |
| Tensão varistor (1 mA) | 30 V |
| Corrente de surto máx. | 1.2 kA (8/20 µs) |
| Energia absorvível | 8 J |
| Diâmetro do disco | 10 mm |

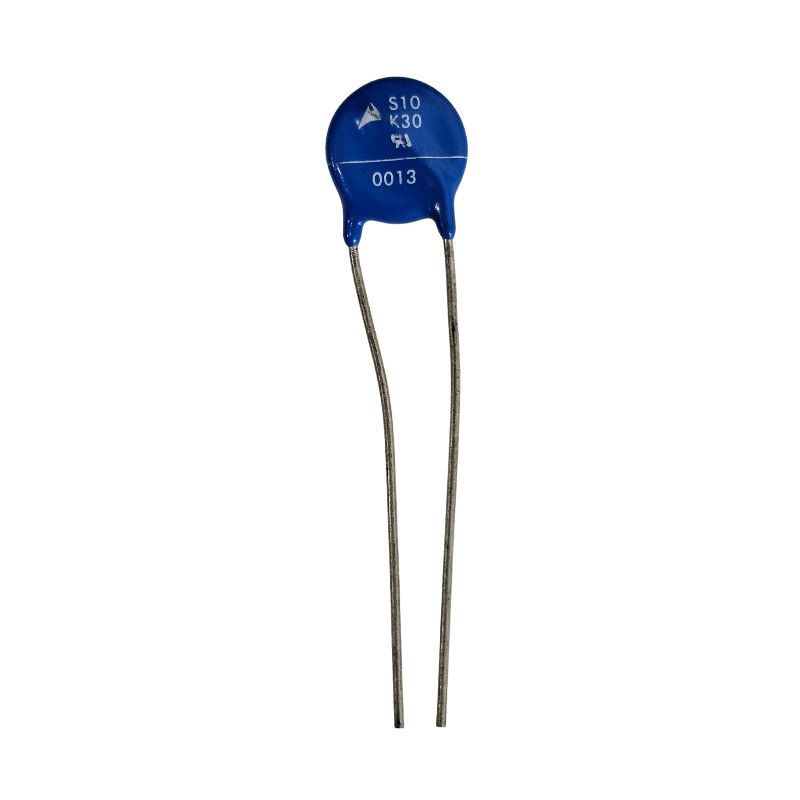

Imagem Ilustrativa
Para mais informações, entre em contato.
