Transistor F423 Philips
O BF423 é um transistor bipolar de silício de alta tensão, com polaridade PNP.
Seu encapsulamento é TO-92 (plástico, de três terminais).
É projetado para aplicações de saída de vídeo — por exemplo, estágios de vídeo em televisores e monitores coloridos.
Seus complementares (quando se usa configuração push-pull ou estágios simétricos) são os transistores NPN: BF420 e BF422.
Principais Especificações Técnicas (limites absolutos / características típicas)
| Parâmetro / Característica | Valor / Detalhes |
|---|---|
| Tensão coletor-emissor (Vceo) | –250 V |
| Tensão coletor-base (Vcbo) | –250 V |
| Tensão emissor-base (Vebo) | –5 V |
| Corrente de coletor contínua (Ic) | até –50 mA (algumas fontes indicam pico de –100 mA) |
| Corrente de pico no coletor (Icm) | até –100 mA |
| Dissipação máxima de potência (Pc) | ~ 830 mW (0,83 W) |
| Ganho de corrente contínua (h_FE) | típico mínimo ~ 50 (em certas condições) |
| Frequência de transição (f_T) | ~ 60 MHz (mínimo, sob condições típicas) |
| Capacitância de realimentação / coletor-base (C_cb ou similar) | ~ 1,6 pF (quando Vce ≈ –30 V, Ic ≈ 0 A, frequência 1 MHz) |
| Temperatura de junção de operação (T_j) | Faixa de operação de –55 °C até +150 °C (dependendo da aplicação / datasheet) |
Aplicações e Usos Comuns
O BF423 é muito usado em estágios de saída de vídeo de televisores e monitores com tubos (cinescópios), por sua capacidade de operar em tensões relativamente altas e boa linearidade — características úteis para vídeo.
Também pode ser empregado em circuitos de deflexão, modulação de vídeo, saídas analógicas de áudio/vídeo, amplificadores de imagem ou circuitos equivalentes onde se exija um transistor PNP de alta tensão com baixa capacitância de realimentação.Em projetos de manutenção e reparo de equipamentos antigos de vídeo/TV, o BF423 ainda aparece como componente de reposição frequente.
Particularidades e Observações
Mesmo sendo da família "alta tensão", o BF423 tem corrente de coletor relativamente baixa — ou seja, não é adequado para grandes potências de saída de corrente. Seu limite prático é de algumas dezenas de miliamperes contínuos.
A capacitância de realimentação baixa e a frequência de transição relativamente alta (60 MHz) facilitam respostas rápidas — importante para sinais de vídeo.
O TO-92 e as limitações de dissipação (0,83 W) exigem cuidado com aquecimento: ideal usar em circuitos de baixa dissipação ou com bom fluxo de ar.
Quando for substituir em um circuito que originalmente usava BF423, vale verificar se o transistor complementar (NPN) também está conforme (p. ex., BF422 ou BF420) para manter simetria funcional.
Valor Unitário

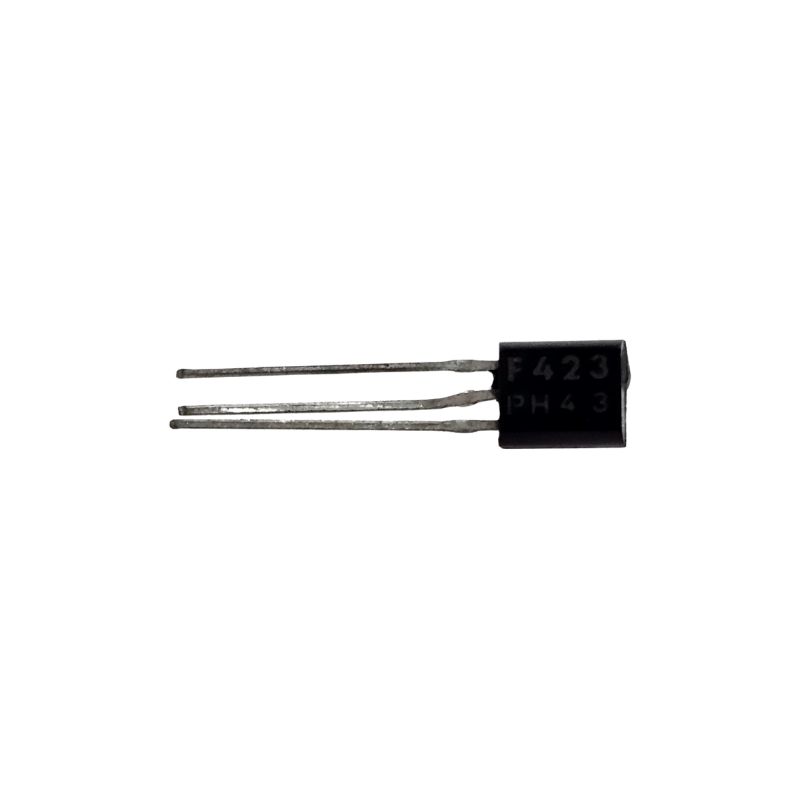

Imagem Ilustrativa
Para mais informações, entre em contato.
