Transistor BF255 Philips
O BF255 é um Transistor Bipolar de Junção (BJT) NPN de Silício para aplicações de Radiofrequência (RF) e VHF/UHF , comumente usado em receptores de rádio AM/FM e estágios de FI (Frequência Intermediária).
Originalmente um componente da linha Philips (agora NXP Semiconductors e outras empresas), ele é otimizado para circuitos de entrada, misturadores e osciladores em receptores de FM.
Características Técnicas Principais
O BF255 é um transistor de baixa potência e alta frequência.
| Característica | Símbolo | Valor Típico/Máximo | Unidade |
| Polaridade | NPN | ||
| Encapsulamento | TO-92 (Plástico) | ||
| 20 | Em | ||
| Tensão Coletor-Base Máx | 30 | Em | |
| Corrente de Coletor Máx | 30 | m.a. | |
| Dissipação de Potência Máx | aprox 250 | mW | |
| Frequência de Transição | aprox 220 | MHz | |
| Ganho de Corrente DC | 35 (mín.) a 130 (máx.) | ||
| Capacitância de Realimentação | aprox 0,85 | pF |
Aplicações Comuns
Devido à sua faixa de frequência de transição e especificações de baixo ruído, o BF255 é particularmente adequado para:
Estágios de Entrada (RF): Amplificação de sinais de rádio de baixa intensidade.
Misturadores e Osciladores: Em receptores de FM (Frequência Modulada) e AM (Amplitude Modulada).
Amplificadores de Frequência Intermediária (FI).
Pinagem (TO-92)
A configuração típica do BF255 no encapsulamento TO-92 (olhando para o lado plano) é:
Coletor (C)
Emissor (E)
Base (B)
Valor Unitário

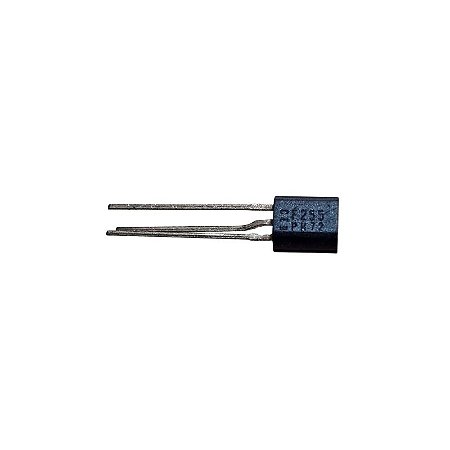

Imagem Ilustrativa
