Transistor BF470 BF470 PNP
Transistor de Alta Tensão
Características: Volt coletor-emissor (Vceo): 250V
Coletor-Base Volt (Vcbo): 250V
Corrente de coletor (Ic): 0,1A hfe: 50 @ 25mA
Dissipação de energia (Ptot): 1,8W
Largura de banda de ganho atual (total): 90MHz
Tipo: PNP
O BF470 é um transistor de junção bipolar PNP (BJT) conhecido por suas capacidades de manuseio de alta tensão e uso em aplicações de alta frequência .
Veja aqui uma análise de seus principais recursos e usos comuns:
Principais características:
Polaridade: PNP
Classificações de alta tensão:
Tensão coletor-emissor (VCEO): Até 250V (algumas variantes ou fabricantes podem oferecer classificações ligeiramente diferentes, por exemplo, BF472 a 300V).
Tensão base-coletor (VCBO): Até 250V.
Corrente do coletor (CI): Normalmente em torno de 0,1A (100mA), com pico de corrente do coletor de até 100mA.
Dissipação de energia (Ptot): Cerca de 1,8W a 2W, geralmente em um encapsulamento TO-126, o que permite melhor dissipação de calor do que encapsulamentos menores como o TO-92.
Embalagem: Geralmente em uma embalagem plástica TO-126, que é um componente passante.
Frequência de transição (fT): Normalmente em torno de 60MHz a 90MHz, indicando sua adequação para aplicações de frequência mais alta.
Ganho de corrente CC (hFE): geralmente 50a 25mA.
Baixa capacitância de feedback: esta é uma característica importante para o desempenho de alta frequência.
Aplicações comuns:
O BF470 foi especialmente projetado e amplamente utilizado em:
Estágios de saída de vídeo Classe B em receptores de televisão: esta era uma aplicação primária, especialmente em televisores e monitores CRT mais antigos, devido à sua capacidade de lidar com altas tensões e comutação rápida necessárias para sinais de vídeo.
Estágios de saída de FI de alta tensão: usados nos estágios de amplificação de frequência intermediária (FI) de receptores de televisão e rádio.
Circuitos de comutação de alta velocidade: sua alta classificação de tensão e características de comutação relativamente rápidas o tornam adequado para diversas aplicações de comutação, incluindo:
Conversores Flyback: Em fontes de alimentação que usam transformadores flyback para aumento ou redução de tensão.
Reguladores de comutação: Em conversores CC-CC e outros circuitos de gerenciamento de energia que exigem comutação de alta tensão e alta velocidade.
Geradores de pulsos: para criar pulsos de alta tensão em determinadas aplicações de processamento de sinais.
Osciladores de alta frequência: podem ser usados em circuitos que geram sinais de alta frequência.
Estágios de amplificador de tensão: em circuitos de amplificadores onde é necessário manuseio de alta tensão.
Aplicações de alta tensão de uso geral: em vários circuitos que exigem um transistor que possa operar em tensões mais altas do que os transistores de pequeno sinal típicos.
Transistor complementar:
Os complementos NPN para o BF470 são normalmente o BF469 e o BF471 .
Considerações importantes:
Embora ainda sejam relevantes para reparos e aplicações de nicho específicas, em muitos projetos modernos, componentes como MOSFETs ou IGBTs podem ser preferidos para comutação de alta tensão e alta velocidade devido às suas características de desempenho e eficiência aprimoradas.
Valor Unitário

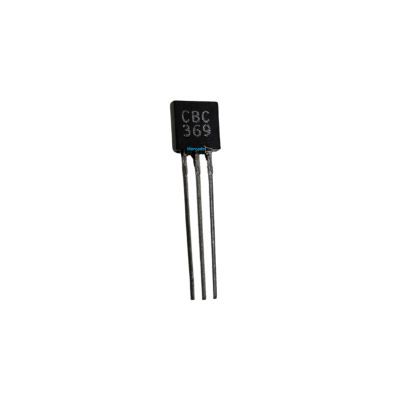

Imagem Meramente Ilustrativa
