BF410A Transistor To-92

Transistor BF410A TO-92 BF410A Transistor Fet Canal N de Silício Uds: 20V Ids: 30mAN: 300mWF: 100MHz

O BF410A é um tipo específico de Transistor de Efeito de Campo de Junção (JFET) de canal N. Foi originalmente fabricado por empresas como Philips (agora NXP Semiconductors) e Siemens.

Aqui está uma análise de suas principais características e aplicações:

Principais características:
JFET de canal N: significa que é um transistor controlado por tensão, onde a corrente flui entre o dreno e a fonte, e a porta controla essa corrente criando um campo elétrico. "Canal N" indica que os principais portadores de corrente são elétrons.
Epitaxial Planar Assimétrico: refere-se ao processo de fabricação e à estrutura interna, que contribuem para suas características específicas de desempenho.

Aplicações na Faixa de VHF: O BF410A foi projetado para uso em circuitos de Frequência Muito Alta (VHF) , normalmente até centenas de MHz. Isso o torna adequado para aplicações de RF (Radiofrequência).
Baixa Capacitância de Realimentação (Crs): Este é um parâmetro crítico para aplicações de RF. A baixa capacitância de realimentação ajuda a minimizar o acoplamento indesejado de sinal da saída para a entrada, resultando em melhor estabilidade e maior ganho em altas frequências.
Figura de Baixo Ruído (F): Outra característica importante para aplicações de RF, especialmente nos estágios de entrada de receptores. Uma figura de baixo ruído significa que o transistor adiciona muito pouco ruído indesejado ao sinal, preservando sua qualidade.
Pacote TO-92: Ele vem em um pequeno pacote de plástico com três terminais (dreno, fonte, comporta).
Série BF410A (BF410A, BF410B, BF410C, BF410D):
A série BF410 normalmente vem em diferentes "grupos IDSS" (A, B, C, D).EUD SS​é a corrente Dreno-Fonte com o Gate em curto com a Fonte e uma tensão Dreno-Fonte específica aplicada. Esses grupos têm diferentesEUD SS​intervalos, permitindo que os projetistas escolham um transistor com o ponto de operação apropriado para sua aplicação específica:
BF410A: Geralmente tem o menorEUD SS​faixa.
BF410D: Geralmente tem o maiorEUD SS​faixa.

Aplicações típicas:
Devido ao seu baixo ruído e bom desempenho de alta frequência, o BF410A (e o restante da série BF410) é adequado para:
Estágios de RF em receptores de rádio: particularmente em rádios portáteis FM, rádios de carro e rádios de rede elétrica. Frequentemente usado no amplificador de entrada (amplificador de RF) ou nos estágios do mixer.
Amplificadores de baixo ruído (LNAs): onde a integridade do sinal é primordial.
Osciladores de alta frequência.
Circuitos de casamento de impedância.

Disponibilidade e Equivalentes:
O BF410A é uma peça mais antiga e, embora você ainda possa encontrar peças novas de estoque antigo (NOS) de vários distribuidores, pode ser considerado obsoleto por alguns fabricantes. Se você estiver projetando um novo circuito, talvez precise procurar JFETs modernos com funcionalidade equivalente.
Alguns equivalentes ou transistores potenciais com características semelhantes que podem valer a pena investigar (mas sempre verifique as folhas de dados para pinagem e especificações precisas):
Série BF245 (BF245A, B, C): Outra série JFET popular com aplicações semelhantes.
JFETs da série 2N: como 2N3819, 2N5457, 2N5484, etc. (novamente, verifique as especificações e a pinagem cuidadosamente).
JFETs da série 2SK: Muitas peças 2SK são projetadas para aplicações de RF e podem ser adequadas.
Consulte sempre a folha de dados para obter as informações mais precisas e atualizadas sobre qualquer transistor, incluindo suas características elétricas, pacote e classificações máximas absolutas.
Valor Unitário

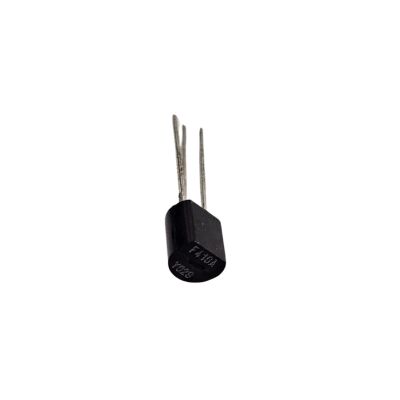

Imagem Meramente Ilustrativa

Para mais informações, entre em contato.
