Transistor 2SD1408 Isolado
É um Transistor de Potência NPN de Silício (Bipolar Junction Transistor - BJT), muito comum em aplicações de amplificação e comutação (chaveamento).
A menção "Isolado" refere-se ao tipo de encapsulamento (caixa plástica) que o componente utiliza, o que elimina a necessidade de isoladores externos, simplificando a montagem e o resfriamento.
Características Técnicas (2SD1408)
O 2SD1408 (originalmente fabricado pela Toshiba) possui as seguintes especificações típicas:
Tipo de Transistor: NPN (Polaridade Negativo-Positivo-Negativo).
Tensão Máxima Coletor-Emissor 80 Volts (mínimo).
Corrente Máxima de Coletor 4 Amperes (A).
Potência Máxima de Dissipação: 25 Watts (W).
Ganho de Corrente (hFE): Alto, com faixas de ganho tipicamente entre 40 e 240, dependendo do subgrupo (hFE é o fator de amplificação).
Tensão de Saturação Coletor-Emissor: Baixa, tipicamente 1,5V, o que indica alta eficiência em aplicações de comutação.
Encapsulamento Isolado (TO-220F)
O termo "Isolado" indica que o transistor utiliza um encapsulamento na série TO-220 com corpo plástico completo, conhecido como TO-220F (onde "F" significa Full-pack ou Fully Isolated).
TO-220F (Isolado): Neste formato, a aba de montagem é totalmente coberta por um plástico isolante, o que significa que o Coletor não está eletricamente conectado à aba. Isso permite que o transistor seja fixado diretamente a um dissipador de calor sem a necessidade de isoladores adicionais (mica/silicone), simplificando a montagem e reduzindo o custo de componentes
Aplicações Típicas
O 2SD1408 é um transistor de potência de propósito geral, frequentemente usado em:
Amplificadores de Áudio de Média Potência: Atuando como estágio de saída (driver) ou em estágios de pré-amplificação de potência.
Circuitos de Comutação (Chaveamento): Controlando cargas de até 4 A, como motores pequenos, solenoides ou relés.
Fontes de Alimentação Chaveadas (SMPS): Onde sua alta velocidade de comutação e baixa tensão de saturação são vantajosas.
Em resumo, o 2SD1408 Isolado é um transistor NPN de 80V/4A/25W com um invólucro plástico que facilita a dissipação de calor sem exigir isolamento secundário.
Valor Unitário

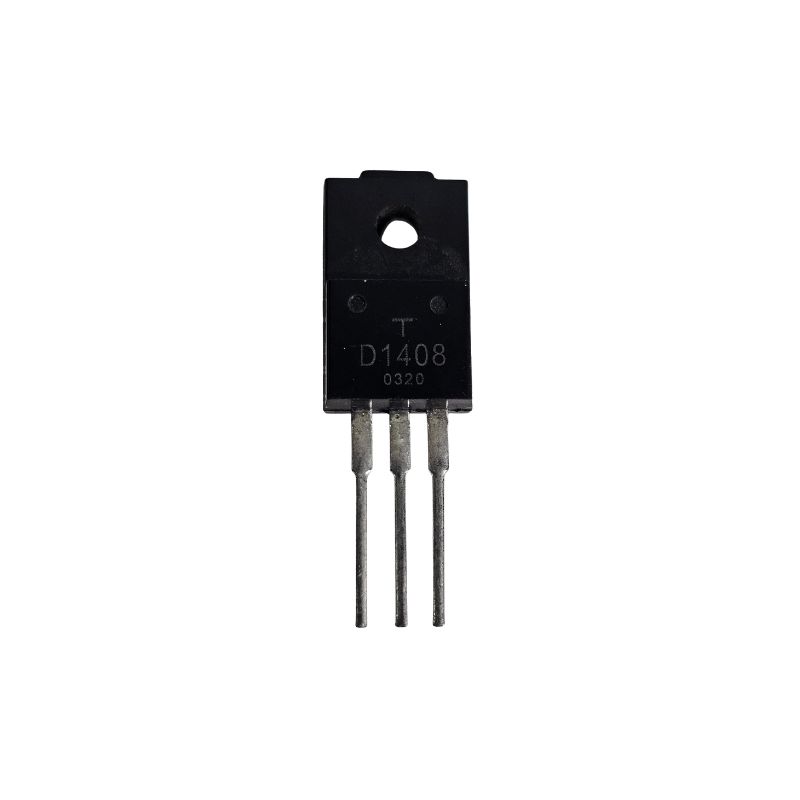

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
