Resistor 680R 20W 10% Axial Porcelana
Você está procurando um resistor de porcelana axial de 680 Ohm (R) 20 Watts (W) com tolerância de 10% .
Compreendendo as especificações
Vamos analisar cada parte dessas especificações:
680R (Ohms) : Este é o valor da resistência . Isso significa que o resistor se oporá ao fluxo de corrente elétrica com 680 ohms de resistência. O "R" costuma ser uma abreviação para o símbolo de ohm (Oh).
20 W (Watts) : Esta é a potência nominal . Ela indica a quantidade máxima de potência (energia elétrica convertida em calor) que o resistor pode dissipar com segurança sem ser danificado. Uma classificação de 20 W é bastante alta, significando que este é um resistor de potência projetado para aplicações onde se prevê uma geração significativa de calor.
10% : Indica a tolerância do resistor. Isso significa que o valor real da resistência pode variar em até mais ou menos 10% em relação aos 680 ohms indicados. Portanto, a resistência real pode estar entre 612 ohms e 748 ohms. Para aplicações de alta potência, essa tolerância costuma ser aceitável.
Axial : descreve o fator de forma física . Resistores axiais têm um corpo cilíndrico com terminais (fios) estendendo-se de cada extremidade, facilitando a montagem através de furos em uma placa de circuito (through-hole) ou a conexão com fios em um circuito.
Porcelana (Porcelana/Cerâmica) : Refere-se ao material do corpo do resistor . A porcelana (um tipo de cerâmica) é um material comum para resistores de potência porque possui excelente condutividade térmica, é robusta, não inflamável e proporciona bom isolamento elétrico. Esses resistores normalmente possuem um elemento resistivo enrolado em fio dentro desse invólucro de cerâmica para dissipar o calor de forma eficiente.
Aplicações típicas
Um resistor de 20 W e 680 Ohm é um componente de alta resistência, comumente encontrado em:
Fontes de alimentação : Para limitação de corrente, queda de tensão ou como resistor de sangria para descarregar capacitores com segurança.
Circuitos de controle do motor : usados para detecção de corrente, frenagem ou amortecimento.
Amplificadores de áudio : Especialmente nos estágios de potência, para lidar com dissipação de energia substancial.
Equipamentos industriais : Para diversas funções de controle de potência, simulação de carga e dissipação de calor.
Limitação de corrente de pico : para proteger circuitos sensíveis de picos repentinos de corrente alta quando a energia é aplicada inicialmente.
Redes snubber : Para suprimir picos de tensão em circuitos indutivos, protegendo componentes de comutação.
Valor Unitário

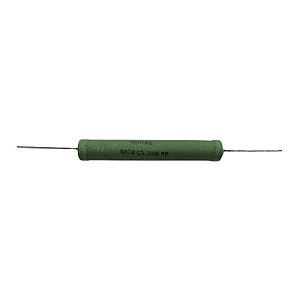

Imagem Meramente Ilustrativa
