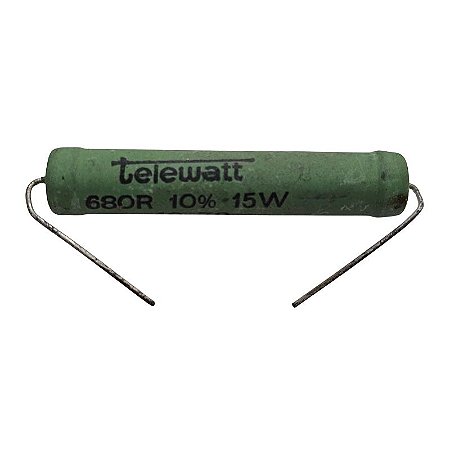

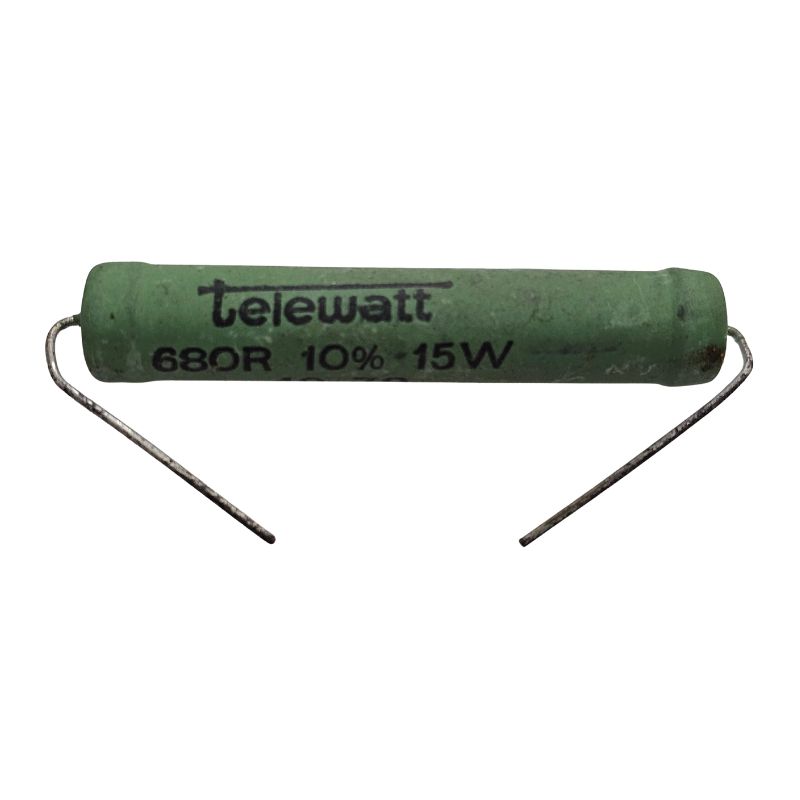

Resistor 680R 15W 10% Axial Porcelana
Você está descrevendo um resistor axial de porcelana de 680 Ohms, 15 Watts e 10% de tolerância . Vamos analisar o que cada uma dessas características significa:
Compreendendo as especificações
680R (Ohms) : Este é o valor da resistência . Indica que o resistor se oporá ao fluxo de corrente elétrica com uma resistência de 680 ohms. O "R" é frequentemente usado como abreviação para o símbolo de ohm (Ω).
15 W (Watts) : Esta é a potência nominal . Ela representa a quantidade máxima de potência (energia elétrica convertida em calor) que o resistor pode dissipar com segurança sem superaquecer e ser danificado. Uma classificação de 15 W é bastante alta, o que significa que este é um resistor de potência projetado para aplicações onde se espera uma geração significativa de calor.
10% : Indica a tolerância do resistor. Isso significa que o valor real da resistência pode variar em até mais ou menos 10% em relação aos 680 ohms indicados. Portanto, a resistência real pode estar entre 612 ohms e 748 ohms. Para aplicações de alta potência, uma tolerância de 10% costuma ser aceitável.
Axial : descreve o fator de forma física . Resistores axiais têm um corpo cilíndrico com terminais (fios) estendendo-se de cada extremidade, facilitando a montagem através de furos em uma placa de circuito ou através de fios em um circuito.
Porcelana (Porcelana/Cerâmica) : Refere-se ao material do corpo do resistor . A porcelana (um tipo de cerâmica) é comumente usada em resistores de potência por apresentar excelente condutividade térmica, ser robusta, não inflamável e proporcionar bom isolamento elétrico. Esses resistores normalmente possuem um elemento resistivo enrolado em fio, envolto em um invólucro de cerâmica, o que ajuda a dissipar o calor de forma eficiente.
Aplicações típicas
Esses tipos de resistores são frequentemente encontrados em:
Fontes de alimentação : Para limitação de corrente ou divisão de tensão em caminhos de alta corrente.
Circuitos de controle de motor : onde podem ser usados para detecção de corrente, frenagem ou amortecimento.
Amplificadores de áudio : Especialmente nos estágios de potência, para lidar com dissipação de energia significativa.
Equipamentos industriais : Para diversas funções de controle de potência e dissipação de calor.
Limitação de corrente de pico : para proteger circuitos de picos repentinos de corrente alta quando a energia é aplicada pela primeira vez.
Redes snubber : usadas para suprimir picos de tensão em circuitos indutivos.
Valor Unitário
Imagem Meramente Ilustrativa
