Resistor 560R Smd 1206 = 561

Código: 003077

R$ 0,35

Qtde: Comprar Disponibilidade: Imediata Estoque: 50 unidades

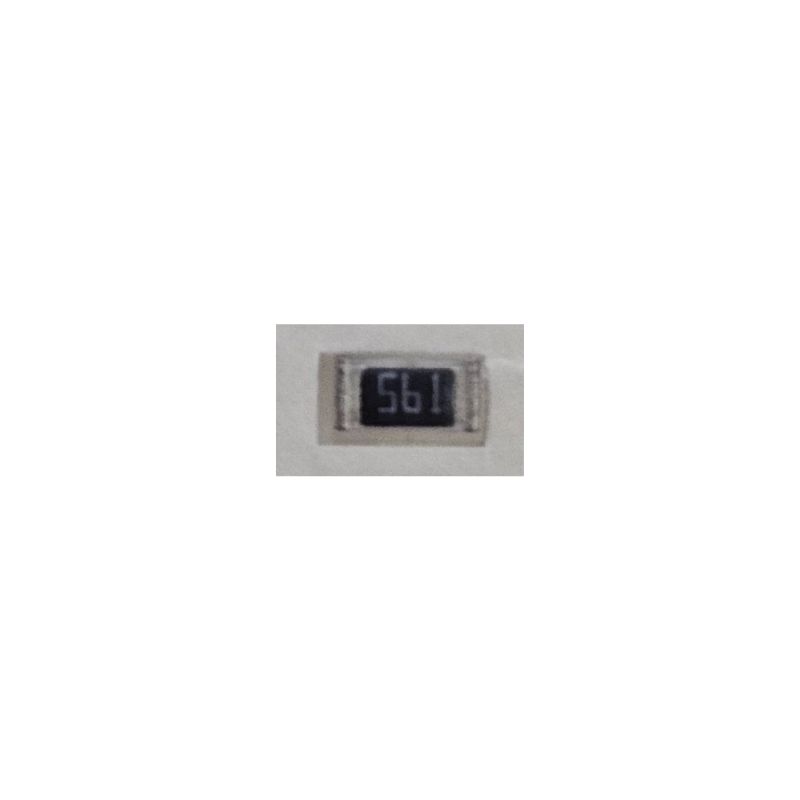

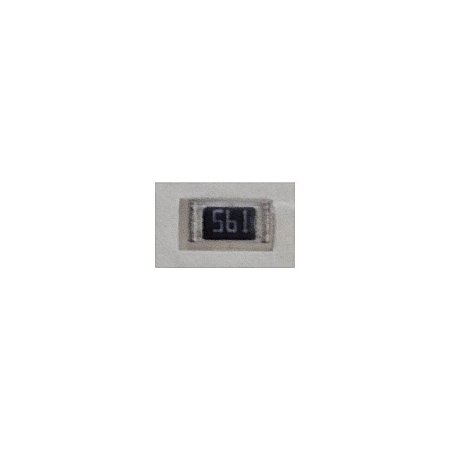

Resistor 560R Smd 1206 = 561

A marcação "561" em um resistor SMD 1206 indica um valor de resistência de 560 ohms (Ω) .
Vamos analisar o que significa cada parte de "Resistor 560R Smd 1206 = 561":
Resistor 560R
Isso se refere ao valor da resistência nominal , que é 560 ohms (Ω) .Às vezes, o "R" indica o ponto decimal para valores de resistência abaixo de 10 ohms (por exemplo, 5R6 para 5,6 ohms), mas neste contexto, "560R" significa simplesmente 560 ohms.
SMD 1206
SMD significa Dispositivo de Montagem em Superfície . Esses resistores são projetados para serem montados diretamente na superfície de uma placa de circuito impresso (PCB), diferentemente dos componentes through-hole que têm fios inseridos através dos furos.
O "1206" refere-se ao tamanho do encapsulamento do resistor. Este é um código imperial padronizado que representa as dimensões do componente.
Os dois primeiros dígitos ( 12 ) indicam o comprimento: 0,12 polegadas .
Os dois últimos dígitos ( 06 ) indicam a largura: 0,06 polegadas .
Em unidades métricas, um resistor SMD 1206 normalmente mede cerca de 3,2 mm de comprimento por 1,6 mm de largura .
561 (Código SMD)
"561" é o código de marcação de três dígitos comumente usado em resistores SMD com uma tolerância de 5% .Veja como interpretar:
Os dois primeiros dígitos representam os algarismos significativos do valor de resistência (56).
O terceiro dígito representa o multiplicador , que é a potência de 10 pela qual os algarismos significativos são multiplicados. Neste caso, '1' significa1 01.
Então, o cálculo é:56×1 01=56×10=560ohms.
Isso confirma que um resistor marcado com "561" tem uma resistência de 560 ohms. Esse tipo de codificação é típico para resistores com tolerância de 5%.

Valor Unitário
Imagem Meramente Ilustrativa
