Resistor 270R Smd 1206 = 271
A marcação " 271 " em um resistor SMD 1206 significa um valor de resistência de 270 ohms (Ω) .
Vamos analisar cada elemento do "Resistor 270R Smd 1206 = 271":
Resistor 270R
Isso indica o valor da resistência nominal , que é 270 ohms (Ω) . O "R" aqui simplesmente denota "ohms" e às vezes é usado para deixar claro que se trata de um valor de resistência.
SMD 1206
SMD significa Surface-Mount Device (Dispositivo de Montagem em Superfície ). Esses resistores são projetados para montagem direta na superfície de uma placa de circuito impresso (PCB).
O " 1206 " é o tamanho do pacote em unidades imperiais:
Os dois primeiros dígitos ( 12 ) representam o comprimento: 0,12 polegadas .
Os dois últimos dígitos ( 06 ) representam a largura: 0,06 polegadas .
Em unidades métricas, um resistor SMD 1206 tem aproximadamente 3,2 mm de comprimento por 1,6 mm de largura .
271 (Código SMD)
O " 271 " é o código de marcação de três dígitos normalmente encontrado em resistores SMD com tolerância de 5% . Veja como decodificá-lo:
Os dois primeiros dígitos ("27") são os algarismos significativos do valor da resistência.
O terceiro dígito ("1") é o multiplicador , indicando a potência de 10 pela qual os algarismos significativos são multiplicados. Neste caso, '1' significa1 01.
Então, o cálculo é:27×1 01=27×10=270ohms.
Isso confirma que um resistor marcado com "271" tem uma resistência de 270 ohms. Este esquema de codificação é amplamente utilizado para facilitar a identificação de componentes SMD
Valor Unitário

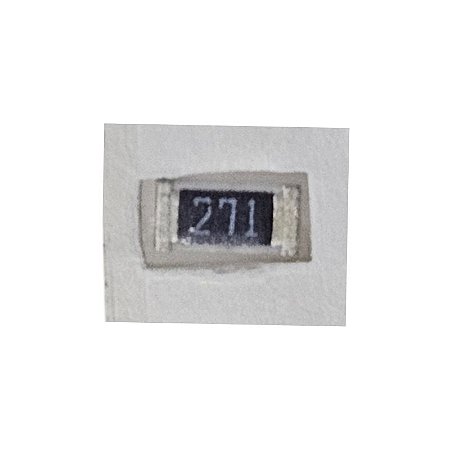

Imagem Meramente Ilustrativa
