R$ 60,50
-
R$ 60,50
Relé OMIT-SS-112LM 12Vdc 4 Terminais Oeg
Você está perguntando sobre um relé OMIT-SS-112LM , fabricado pela OEG (que agora faz parte da TE Connectivity). Este é um relé de potência em miniatura comum.
O que é um relé?
Um relé é um interruptor eletromecânico. Ele utiliza um eletroímã para operar um conjunto de contatos, permitindo que um sinal elétrico de baixa potência controle um circuito de alta potência ou para fornecer isolamento elétrico entre dois circuitos. Relés são componentes fundamentais em muitos sistemas eletrônicos, desde circuitos de controle simples até automação complexa.
Decodificação OMIT-SS-112LM 12VDC 4 Terminais OEG:
OMIT-SS-112LM: Este é o número de série ou modelo do relé.
OMIT é provavelmente a família específica dentro das ofertas de relés da OEG.
SS geralmente indica um tipo selado (por exemplo, selado com plástico para proteção contra fluxo durante a soldagem).
112 representa o código de tensão da bobina . A parte "12" corresponde a 12V.
LM geralmente se refere ao material de contato (por exemplo, liga de prata, para cargas de uso geral) e, às vezes, à configuração do contato.
12 VCC: Indica explicitamente a tensão da bobina . A bobina do relé requer uma fonte de alimentação de 12 VCC (corrente contínua) para energizar e alternar os contatos.
4 Terminais: Descreve a configuração dos pinos do relé. Um relé de 4 terminais normalmente indica uma configuração SPST (Single Pole Single Throw) Normalmente Aberto (NA)
2 terminais para a bobina (para aplicar 12V CC).
2 terminais para os contatos (um comum, um normalmente aberto). Quando a bobina é desenergizada, os contatos se abrem. Quando 12VCC são aplicados à bobina, os contatos se fecham.
OEG: Este é o fabricante , OEG , que é uma marca bem conhecida no mercado de relés, agora parte da TE Connectivity
Principais características e aplicações comuns:
Embora a classificação atual (amperagem) não seja especificada em sua solicitação, a série OMIT-SS-1xxLM normalmente oferece:
Corrente nominal: As correntes nominais comuns para este tipo de relé são 5A, 10A ou 12A , em tensões comuns como 120VCA ou 250VCA. Sem o número completo da peça ou a ficha técnica, a amperagem exata é desconhecida.
Arranjo de contato: Conforme identificado por "4 terminais", geralmente é um SPST-NO (Formulário A) .
Tamanho compacto: são relés em miniatura projetados para aplicações com restrições de espaço.
Aplicações: Esses relés são extremamente comuns em:
Eletrodomésticos (máquinas de lavar, condicionadores de ar)
Eletrônica automotiva (embora relés específicos de nível automotivo sejam frequentemente usados)
Equipamentos de automação de escritório
Controle industrial
Sistemas de segurança
Diversas aplicações de comutação de uso geral em circuitos eletrônicos.
Valor Unitário

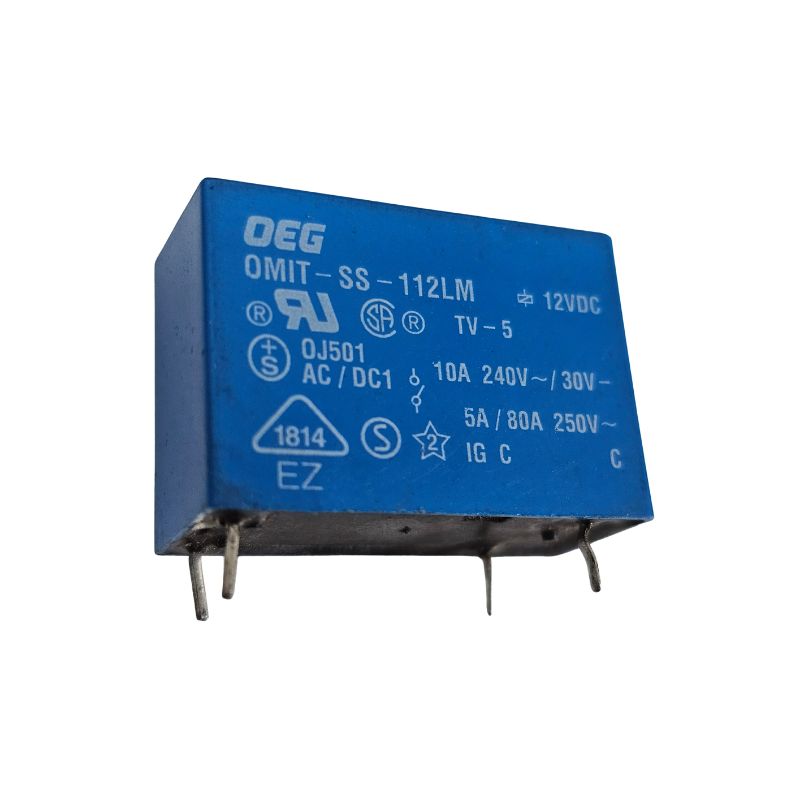

Imagem Meramente Ilustrativa
