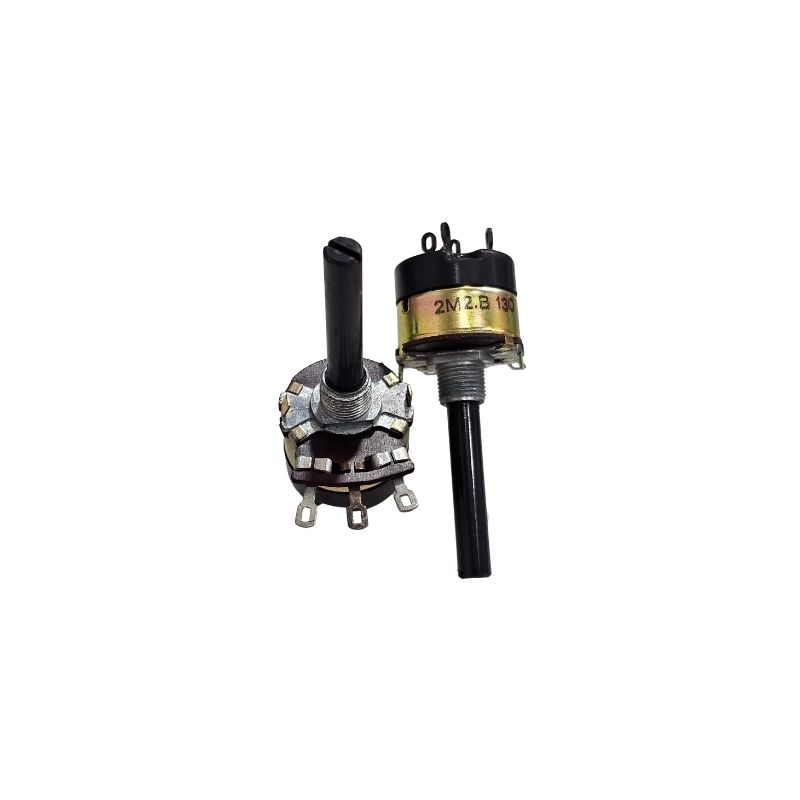

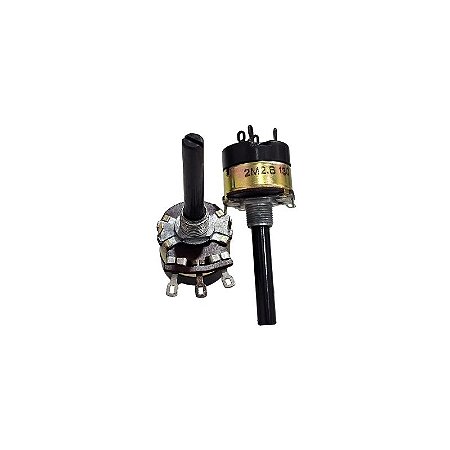

Potenciômetro 2M2.B Com Chave 4 Terminais 1AX32 250V Constanta
Características do Potenciômetro
Potenciômetro: Um componente eletrônico usado como resistor variável. Ele permite ajustar a resistência em um circuito para controlar a tensão ou a corrente.
2M2: Este é o valor máximo de resistência. "M" significa Megaohms, e "2M2" é uma notação comum para 2.2 Megaohms (2,2 MΩ). Esse valor de resistência é bastante alto e é frequentemente usado em circuitos de áudio, como em pedais de guitarra, ou em controles de sensibilidade onde a resistência precisa ser muito grande para uma variação pequena de corrente.
B: Refere-se à curva de resposta do potenciômetro. A curva "B" indica que é um potenciômetro Linear. Isso significa que a resistência varia de forma constante e proporcional à rotação do eixo. Se você girar o eixo até a metade do curso, a resistência será de aproximadamente 1,1 MΩ (metade do valor total).
Com Chave: Este é um recurso extra. O potenciômetro possui um interruptor embutido que é acionado no início do curso de rotação (normalmente no sentido anti-horário). Ao girar o potenciador completamente para o "zero", ele desliga o circuito. Isso é muito comum em rádios antigos e amplificadores de áudio para funcionar como controle de volume e chave liga/desliga ao mesmo tempo.
4 Terminais: Enquanto um potenciômetro padrão tem 3 terminais, este tem 4 porque o quarto terminal é o contato para o interruptor (a chave). Dois terminais são para a parte resistiva e os outros dois são para a chave.
1AX32: Esta é uma especificação da chave. "1A" significa que o interruptor pode suportar uma corrente máxima de 1 Ampere. "X32" geralmente se refere ao tipo de chave, indicando um modelo ou série específica da fabricante (Constanta, neste caso).
250V: Esta é a tensão máxima que a chave do potenciômetro pode suportar. É importante não exceder essa tensão, pois isso pode danificar o componente ou causar um curto-circuito. Esta especificação se refere apenas à chave, não à parte resistiva do potenciômetro.
Constanta: O nome do fabricante do potenciômetro.
Resumo das Aplicações
Este tipo de potenciômetro é ideal para aplicações que precisam de um controle de resistência linear em um circuito e, ao mesmo tempo, uma chave liga/desliga, tudo em um só componente.
Controles de volume e liga/desliga em rádios, amplificadores de áudio e equipamentos eletrônicos antigos.
Controles de brilho em circuitos de iluminação.
Ajuste de sensibilidade em circuitos que operam com alta impedância.
Valor Unitário
Imagem Meramente Ilustrativa
