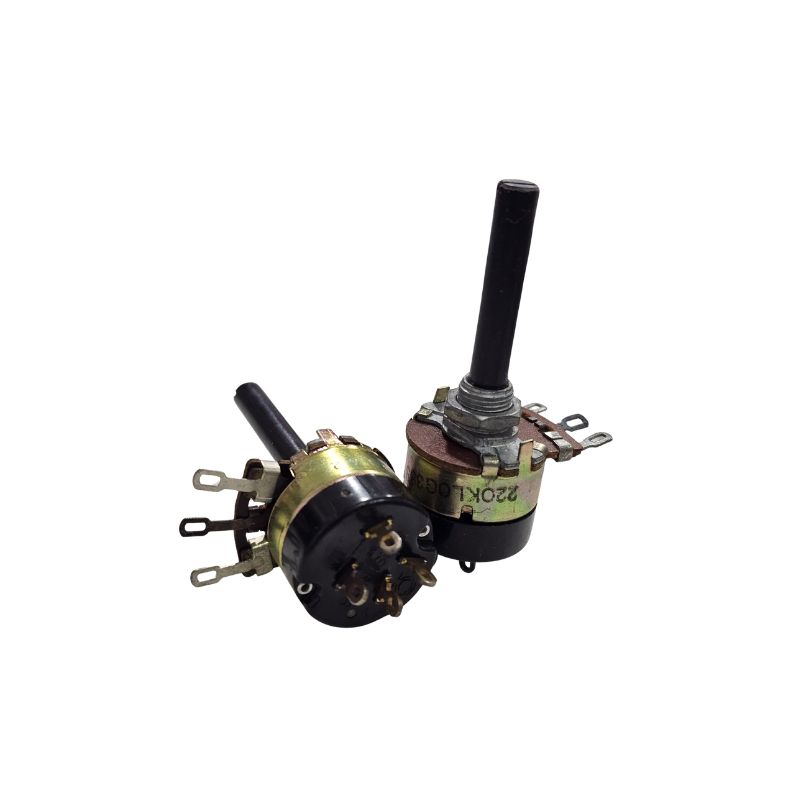

Potenciômetro 220K Com Chave 4 Terminais 1AX32 250V Constanta
Um potenciômetro 220K com chave é um componente eletrônico versátil que combina a funcionalidade de um resistor variável com a de um interruptor. A descrição "4 terminais 1AX32 250V Constanta" fornece detalhes importantes sobre suas especificações elétricas e a sua construção.
O que é um Potenciômetro com Chave?
Basicamente, é um potenciômetro (um resistor cuja resistência pode ser ajustada) que tem um interruptor integrado ao seu eixo. Geralmente, a chave é ativada ou desativada quando o eixo é girado até uma de suas posições extremas (normalmente a posição "zero" ou totalmente anti-horária), muitas vezes com um "clique" audível. Essa integração é útil para ligar/desligar um circuito ao mesmo tempo em que se ajusta um valor, economizando espaço e simplificando a fiação.
Principais Características e o que significam os termos:
Resistência Nominal: (220.000 Ohms ou 220 kOhms). Este é o valor máximo da resistência que pode ser medida entre os dois terminais externos do potenciômetro. Isso significa que ele é um potenciômetro de alta resistência.
Com Chave: Indica a presença do interruptor embutido. Essa funcionalidade é prática para ligar ou desligar a energia de um dispositivo ou ativar/desativar uma função ao atingir uma posição específica do potenciômetro.
4 Terminais: Potenciômetros comuns têm três terminais (dois para a resistência fixa e um para o cursor). A especificação de "4 terminais" para este componente significa que há dois terminais adicionais dedicados exclusivamente à chave. Esses terminais da chave são independentes dos terminais do potenciômetro e são usados para conectar o circuito que será controlado pelo interruptor.
1AX32: Este é um código de modelo ou série interno do fabricante. Sem o catálogo específico da Constanta, é difícil decifrar seu significado exato. No entanto, ele geralmente aponta para características como o tipo de curva de variação (linear ou logarítmica), o material do eixo, o tamanho físico ou outras especificações exclusivas do modelo.
250V: Esta é a tensão máxima de operação da chave (interruptor). É uma especificação crítica de segurança, indicando que o interruptor acoplado ao potenciômetro foi projetado para suportar tensões de até 250 Volts. É fundamental não exceder essa tensão para garantir o funcionamento seguro e a durabilidade do componente.
Constanta: Refere-se ao fabricante do potenciômetro. Conhecer o fabricante é importante para consultar o datasheet (folha de dados) do componente, que oferece informações detalhadas sobre suas especificações técnicas, dimensões, a curva de variação (se é linear ou logarítmica, um detalhe crucial que não está explícito na descrição), corrente máxima suportada pela chave, e sua vida útil.
Aplicações Comuns
Potenciômetros com chave são frequentemente utilizados em diversas aplicações, como:
Controles de Volume para Áudio: Em sistemas de áudio, onde a rotação total para o mínimo desliga o aparelho (nesse caso, a curva de variação seria geralmente logarítmica, embora não especificado aqui).
Controles de Brilho ou Velocidade: Em luminárias ou ventiladores, onde o ajuste mínimo desliga o dispositivo.
Aparelhos Eletrodomésticos: Onde é desejável um controle combinado de ligar/desligar e ajuste de alguma função específica.
Painéis de Controle: Em equipamentos eletrônicos ou máquinas que precisam de um único ponto de controle para ativação e ajuste de um parâmetro.
Valor Unitário
Imagem Meramente Ilustrativa
