Potenciometro 100K B WH148-2-L20 Duplo Eixo Metalico 6 Terminais
É um tipo de potenciômetro mais complexo e versátil. Vamos analisar cada especificação para entender o que é o componente.
Potenciômetro: Um resistor variável de três terminais.
100K: A resistência total de cada seção do potenciômetro é de 100 kilo-ohms ( ).
B: A curva de variação é linear. Isso significa que a resistência muda de forma diretamente proporcional à rotação do eixo.
Duplo: Esta é a característica mais importante. O componente tem dois potenciômetros separados, mas controlados por um único eixo. Isso permite controlar dois circuitos (como canais de áudio estéreo) ao mesmo tempo com um único movimento.
Eixo Metálico: O material do eixo é metal, o que garante durabilidade e resistência.
6 Terminais: Cada potenciômetro tem três terminais (os dois extremos e o cursor). Como são dois potenciômetros, o total é de seis terminais. A disposição em linha permite a conexão em placas de circuito.
WH148-2-L20: Este é um código de modelo. WH148 é uma série comum de potenciômetros, -2 indica que é um potenciômetro duplo (estéreo), e -L20 se refere ao comprimento do eixo (20mm).
Aplicações Comuns
Este tipo de potenciômetro duplo é amplamente utilizado em projetos onde é necessário controlar dois canais simultaneamente.
Controle de volume estéreo: Embora a curva "B" seja linear, ela pode ser usada para o controle de volume em sistemas estéreo. A curva mais comum para volume é a logarítmica (curva "A"), mas a linear é utilizada em certas configurações.
Balance de canais: Pode ser usado para ajustar o equilíbrio entre o canal esquerdo e o direito em sistemas de áudio.
Controle de tom (graves e agudos): Em circuitos de equalização, onde a variação linear de frequência ou amplitude é necessária.
Como Funciona
Essencialmente, o componente funciona como dois potenciômetros de 100K B, um ao lado do outro, em uma única estrutura. Ao girar o eixo, os cursores de ambos os potenciômetros se movem em sincronia, variando as resistências dos dois circuitos de forma idêntica. A presença de seis terminais (três para cada potenciômetro) facilita a conexão e a diferenciação de cada canal.
Valor Unitário

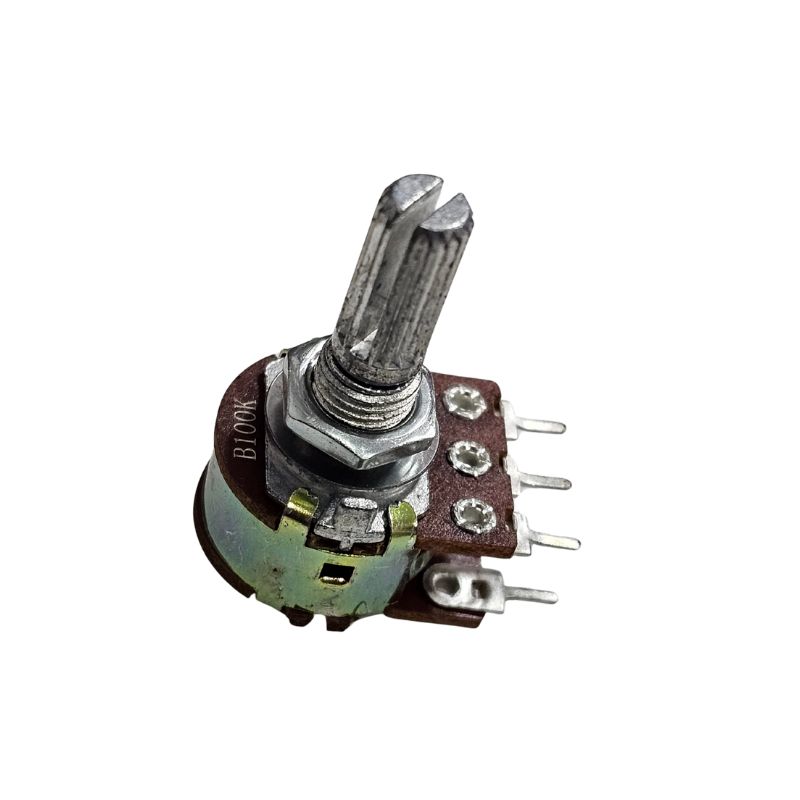

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
