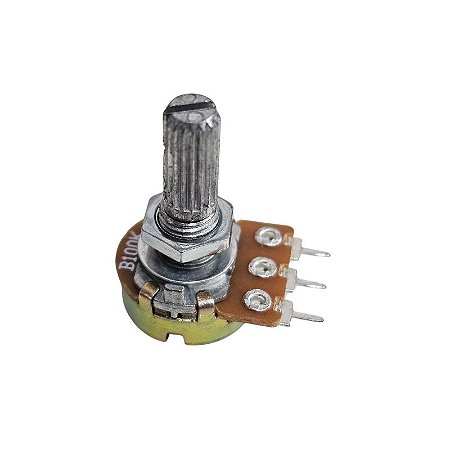

Potenciômetro WH148-1-B100K
Este é um potenciômetro, um resistor variável usado para controlar a resistência em um circuito
Características Técnicas
Resistência: O valor de 100K (100 Kilohms = 100.000 Ohms) é a resistência total fixa entre os terminais externos do potenciômetro.
Curva de Resistência (Taper): A letra "B" indica uma curva de resistência linear. Isso significa que a resistência entre o cursor e um dos terminais externos varia de forma proporcional à rotação do eixo. Se o eixo estiver na metade do caminho, a resistência será aproximadamente 50K. Potenciômetros com curva linear (tipo B) são ideais para controles de volume, brilho, velocidade e outras aplicações onde é necessária uma resposta uniforme.
Modelo: O código WH148-1 é o modelo específico do potenciômetro, que identifica seu design e formato.
Terminais: A presença de 3 terminais é a configuração padrão para um potenciômetro:
Terminais 1 e 3: São as extremidades do resistor fixo. A resistência entre eles é sempre o valor total (100K).Terminal 2: É o terminal do cursor ou "wiper". A resistência entre o terminal 2 e cada um dos terminais 1 e 3 varia à medida que o eixo é girado.
Comprimento do Eixo (L20): O código L20 se refere ao comprimento do eixo, que geralmente é de 20mm. Isso é importante para garantir que o potenciômetro se ajuste corretamente em caixas ou painéis.
Aplicações Comuns
Graças à sua curva linear, este potenciômetro é frequentemente usado em:
Controles de Volume em equipamentos de áudio (em alguns circuitos).
Ajuste de Brilho em displays e luzes.
Controle de Velocidade em motores DC.
Ajuste de Set-Points em fontes de alimentação e circuitos de controle.
Em resumo, o Potenciômetro WH148-1-B100K é um componente robusto e confiável, ideal para uma ampla gama de projetos e reparos que exigem um controle de resistência preciso e linear, especialmente em circuitos onde valores de resistência mais altos são necessários.
Valor Unitário
Imagem Meramente Ilustrativa
