Circuito Integrado KA3882
Controlador de Comutação
Especificações:
Fabricante: ON Semiconductor
Categoria de produto: Controladores de comutação
Número de saídas: 1 Saída
Frequência de comutação: 500kHz
Ciclo de serviço - Máx: 100 %
Corrente de saída: 1000mA
Temperatura operacional mínima: 0°C
Temperatura operacional máxima: + 70°C
Estilo de montagem: Através Do Orifício Caixa / Gabinete: DIP-8
Tipo: Controladores PWM de modo atual
Marca: ON Semiconductor / Fairchild
Tempo de queda: 40ns
Corrente de Alimentação Operativa: 17mA
Tipo de Produto: Controladores de comutação
Tempo de ascensão: 40ns
Subcategoria: PMIC - ICs de Gestão de Energia
O KA3882 é um circuito integrado (CI) conhecido principalmente como controlador PWM (Pulse Width Modulation) de modo de corrente . Foi originalmente fabricado pela Fairchild Semiconductor (agora parte da ON Semiconductor).
Veja aqui uma análise do que isso significa e suas aplicações comuns:
O que ele faz
O KA3882 foi projetado para controlar a comutação em fontes de alimentação chaveadas (SMPS) . Em uma SMPS, a energia é convertida de uma forma para outra (por exemplo, CA para CC ou CC para CC) ligando e desligando rapidamente um transistor de potência. O KA3882 controla precisamente essa comutação para manter uma tensão ou corrente de saída estável e regulada.
Os principais recursos do KA3882 incluem:
Controle de modo de corrente: oferece vantagens como compensação de loop mais simples, resposta transitória mais rápida e limitação de corrente inerente pulso a pulso.
Controlador PWM fixo: gera um sinal modulado de largura de pulso de frequência fixa.
Baixa corrente de partida: isso é importante para a eficiência energética, especialmente em aplicações off-line.
Bloqueio de subtensão (UVLO): esse recurso garante que o CI opere somente quando a tensão de alimentação for adequada, protegendo o circuito.
Saída Totem-Pole de alta corrente: capaz de acionar diretamente um MOSFET de potência.
Limitação de corrente ciclo a ciclo: fornece proteção robusta contra condições de sobrecorrente.
Aplicações comuns
Devido ao seu papel no controle da conversão de energia, o KA3882 é amplamente utilizado em diversas aplicações de fornecimento de energia, incluindo:
Conversores CA-CC off-line: encontrados em eletrônicos de consumo, pequenos eletrodomésticos e adaptadores de energia que convertem energia CA doméstica em energia CC regulada.
Conversores CC-CC: usados em uma ampla gama de aplicações (telecomunicações, eletrônica automotiva, dispositivos alimentados por bateria) para aumentar (boost), diminuir (buck) ou inverter níveis de tensão.
Carregadores de bateria: fornecem controle para carregamento eficiente de diferentes tipos de bateria (por exemplo, íon-lítio, níquel-cádmio, chumbo-ácido).
Fontes de alimentação do monitor LCD: usadas para gerenciar a conversão de energia CA em tensões CC exigidas pelos componentes eletrônicos do monitor.
Adaptadores de energia: comuns em carregadores de laptops, celulares e outros dispositivos portáteis para garantir energia estável.
SMPS industriais e comerciais: utilizados em circuitos SMPS projetados sob medida, onde a conversão de energia confiável e eficiente é essencial.
Valor Unitário

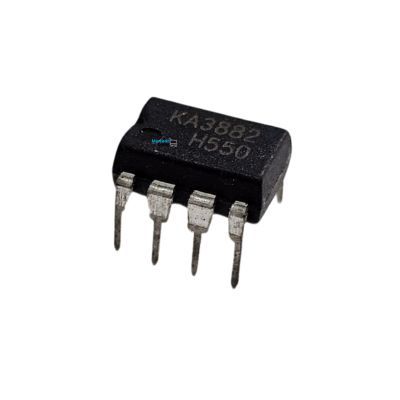

Imagem Meramente Ilustrativa
