IRS2153D Circuito Integrado Dip

Circuito Integrado IRS2153D Ir

Especificações
Fabricante: Infineon
Categoria do produto: Drivers de porta
Produto: Drivers Half-Bridge
Tipo: Lado Alto, Lado Baixo
Estilo de montagem: Through Hole
Caixa/Gabinete: DIP-8
Número de drivers: 2 Driver
Número de saídas: 2 Saída
Corrente de saída: 260 mA
Tensão de alimentação - Mín.: 10,1 V
Tensão de alimentação - Máx: 16,8 V
Tempo de ascensão: 120 ns
Tempo de queda: 50 ns
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Embalagem: Tubo
Marca: Infineon Technologies
Recursos: Síncrono
Altura: 5,33 mm
Comprimento: 10,92 mm
Tipo de lógica: CMOS
Frequência de operação máxima: 100 kHz
Corrente de Alimentação Operativa: 1,8 mA
Pd - Dissipação de potência: 1 W
Tipo de Produto: Gate Drivers
Subcategoria: PMIC - CIs de gerenciamento de energia
Tecnologia: Si
Largura: 7,11 mm

O Circuito Integrado IRS2153D IR é um componente eletrônico bastante conhecido e utilizado em diversas aplicações de eletrônica de potência. Originalmente desenvolvido pela International Rectifier (IR), agora faz parte do portfólio da Infineon Technologies, após a aquisição da IR pela Infineon.
Ele é um driver de porta (gate driver) auto-oscilante de meia-ponte (self-oscillating half-bridge driver). Isso significa que ele tem a capacidade de gerar seus próprios sinais de controle para acionar dois transistores de potência (geralmente MOSFETs ou IGBTs) em uma configuração de meia-ponte, que é fundamental em muitas topologias de conversão de energia.

Principais Características do IRS2153D
Driver de porta de meia-ponte integrado de 600V: Ele pode acionar MOSFETs ou IGBTs em aplicações que operam com tensões de até 600V.
Oscilador programável por CT e RT: Possui um oscilador interno (semelhante ao conhecido CI temporizador 555) cuja frequência de operação pode ser ajustada externamente através de um resistor (RT) e um capacitor (CT).
Arranque com micropotência (Micropower startup): Isso permite um consumo de corrente muito baixo durante o início da operação.
Diodo bootstrap interno: O "D" no final do nome (IRS2153D) indica que esta versão possui um diodo bootstrap interno, o que simplifica o projeto do circuito ao eliminar a necessidade de um diodo bootstrap externo.
Função de desligamento (Shutdown): Permite desativar as saídas do driver através de um pino de controle, oferecendo maior flexibilidade no controle do sistema.
Trava (Latch immunity) e proteção ESD: É projetado para ter excelente imunidade a travamento (latch-up) e proteção contra descarga eletrostática (ESD) em todos os pinos, o que o torna robusto em ambientes ruidosos.
Tecnologia HVIC e CMOS: Utiliza tecnologias proprietárias de alta tensão de CI (HVIC) e CMOS que garantem uma construção monolítica robusta.
Tempo morto (Deadtime) interno: Possui um tempo morto interno, que é um pequeno atraso entre o desligamento de um transistor e o ligamento do outro em uma meia-ponte. Isso evita que ambos os transistores conduzam simultaneamente (curto-circuito através da meia-ponte), o que poderia danificar os componentes.
Encapsulamento: Comumente encontrado em encapsulamentos SOIC-8 (montagem em superfície) e DIP-8 (Through-hole).

Aplicações Típicas
O IRS2153D é amplamente utilizado em diversas aplicações, incluindo:
Reatores eletrônicos para lâmpadas fluorescentes e LEDs: Uma das aplicações mais comuns devido à sua capacidade de criar um inversor de meia-ponte eficiente.
Fontes de alimentação chaveadas (SMPS - Switch-Mode Power Supplies): Em conversores DC-DC e AC-DC.
Conversores de energia em geral: Onde a necessidade de acionar MOSFETs ou IGBTs em uma configuração de meia-ponte é presente.
Drivers para motores de baixa potência.
Sistemas de aquecimento por indução.

Valor Unitário

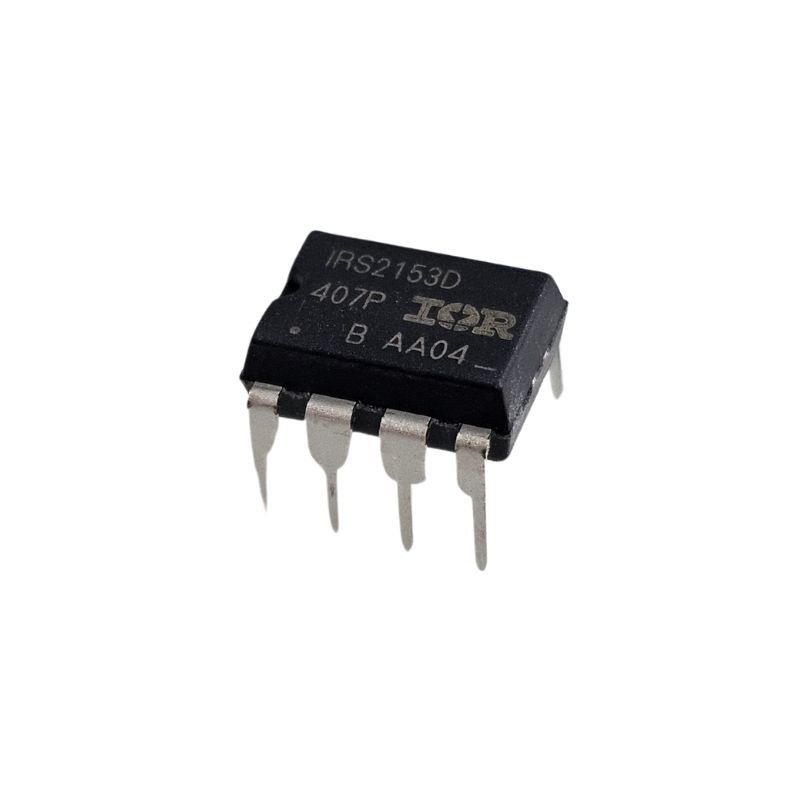

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
