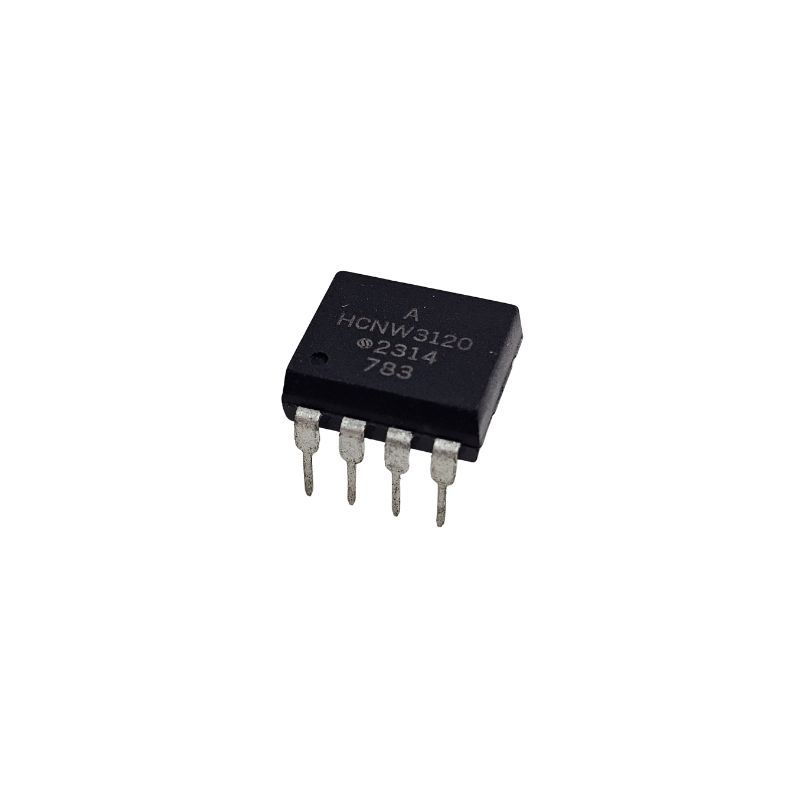

Circuito Integrado HCNW3120
Optoacoplamentos de saída lógicos 1Ch 10mA 700mW
Especificações:
Fabricante: Broadcom Limited
Categoria do produto: Optoacoplamentos de saída lógica
Tempo de queda: 100 ns
Estilo de montagem: Through Hole
Caixa/Gabinete: DIP-8
Tipo de saída: Open Collector
Número de canais: 1 canal
Tensão de isolamento: 5000 Vrms
If - Corrente direta: 16 mA
Vf - Tensão no sentido direto: 1,95 V
Vr - Tensão no sentido inverso: 3 V
Pd - Dissipação de potência: 295 mW
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 100 C
Série: HCNW3120
Embalagem: Vareta
Marca: Broadcom/Avago
Altura: 5,1 mm
Comprimento: 11,15mm
Tipo de Produto: Optoacopladores de saída lógica
Atraso de propagação - Máx: 500 ns
Subcategoria: Optoacopladores
Largura: 9mm
O HCNW3120 da Broadcom (ex‑Avago) é um optoacoplador de gate‑drive de canal único, com LED AlGaAs e saída integrada de até 2,5 A (min. 2 A), ideal para acionar diretamente IGBTs e MOSFETs em inversores, motores e fontes chaveadas.
Características Principais:
Corrente de pico: 2,5 A (mín. 2 A).
Rejeição de modo comum: ≥25 kV/μs @1 500 V
Baixo VOL: ≤0,5 V, dispensando tensão negativa no gate
Subida/descida rápidas: ~500 ns
UVLO interno com histerese para proteção do IGBT
Isolamento e Segurança:
Aprovação UL: 5 000 Vrms por 1 minuto
VIORM: 1 414 Vpeak conforme norma IEC/EN 60747‑5‑2
Faixa de Operação e Temperatura:
VCC de 15 a 30 V, ICC ≤5 mA
Temperatura operacional entre −40 °C e +100 °C.
Benefícios técnicos:
Saída rail‑to‑rail com alta densidade de energia.
Proteção UVLO evita falhas por quedas súbitas da alimentação de gate.
Design robusto para uso industrial e ambientes severos.
Aplicações recomendadas:
Drivers de IGBT e MOSFET em inversores industriais.
Variadores de velocidade para motores AC/BLDC.
Fontes chaveadas (SMPS) e inversores para energia solar.
Veículos elétricos e sistemas industriais de potência.
Valor Unitário.
Foto Meramente Ilustrativa.
Para mais informações, entre em contato.
