Circuito Integrado DL0365RNB = FSDL0365RNB
CI de Chave de Força
Especificações:
Fabricante: ON Semiconductor
Categoria de produto:CIs de Chave de Força - Distribuição de Força
Número de saídas: 1 Saída
Corrente de saída: 1.89A
Resistência ligada - Max: 3.6Ohms
Temperatura operacional mínima: - 25C
Temperatura operacional máxima: + 85C
Estilo de montagem: Através Do Orifício Caixa / Gabinete: DIP-8
Marca: ON Semiconductor / Fairchild Pd
Dissipação de potência: 1560mW
Tipo de Produto: ICs do Power Switch
Distribuição de energia Subcategoria: Switch ICs
O DL0365R é um circuito integrado (CI) que funciona principalmente como um Interruptor de Energia Fairchild (FPS™) de Modo Verde . Ele foi projetado para Fontes de Alimentação de Modo Comutado (SMPS) off-line , que são conversores de energia altamente eficientes usados em uma ampla gama de dispositivos eletrônicos.
Características principais
Função: O DL0365R integra um controlador Modulador de Largura de Pulso (PWM) e um SenseFET (MOSFET de potência) em um único encapsulamento. Essa integração simplifica o projeto de fontes de alimentação, reduzindo o número de componentes externos.
Fabricante: Principalmente associado à Fairchild Semiconductor , que agora faz parte da ON Semiconductor . Você também pode ver referências a FSDL0365R (ou FSDL0365RN/FSDM0365RN), que é o número completo da peça, geralmente marcado como DL0365R.
Operação em "Modo Verde": Um recurso fundamental é a operação em "modo verde", o que significa que foi projetado para alta eficiência , especialmente com cargas leves. Isso ajuda a reduzir o consumo de energia em modo de espera, tornando os dispositivos mais eficientes em termos de energia.
SenseFET interno resistente a avalanches: o SenseFET integrado foi projetado para suportar tensões de alta tensão, melhorando a confiabilidade.
Frequência operacional fixa com modulação de frequência: normalmente opera em uma frequência de comutação fixa, mas frequentemente incorpora modulação de frequência para espalhar a energia do ruído de comutação, reduzindo assim a interferência eletromagnética (EMI).
Recursos de proteção integrados: Inclui vários circuitos de proteção integrados para garantir uma operação confiável, como:
Limitação de corrente pulso a pulso: protege contra condições de sobrecorrente.
Proteção contra sobrecorrente anormal (AOCP): Uma proteção contra sobrecorrente mais robusta.
Proteção contra sobretensão (OVP): protege contra tensão de saída excessiva.
Desligamento térmico (TSD): protege o CI contra superaquecimento.
Proteção contra sobrecarga (OLP): gerencia condições de sobrecarga sustentada.
Pacote: comumente encontrado em um DIP (Dual In-line Package) de 8 pinos .
Manuseio de tensão: O SenseFET integrado normalmente pode alternar tensões de até 650 V , tornando-o adequado para conexão direta à tensão de rede CA retificada.
Aplicações comuns
O DL0365R (ou FSDL0365R) é amplamente utilizado em seções de alimentação de:
Fontes de alimentação comutadas (SMPS): para vários dispositivos eletrônicos.
Adaptadores: Para laptops, filmadoras e outros eletrônicos portáteis.
Impressoras, aparelhos de fax e scanners: em suas fontes de alimentação internas.
Fontes de alimentação em espera: onde o baixo consumo de energia em espera é crítico.
Conversores Flyback econômicos: fornecem uma plataforma básica para esses tipos de projetos de fonte de alimentação.
Valor Unitário

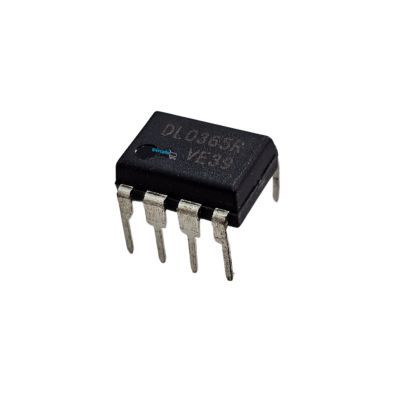

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
