A3180 = HCPL3180 Circuito Integrado Dip-8

Circuito Integrado A3180 = HCPL3180
Acoplador Ópticos de Alta Velocidade 2A IGBT Gate Drive

Especificações:
Fabricante: Broadcom Limited
Categoria de produto: Acopladores ópticos de alta velocidade
Caixa / Gabinete: PDIP-8
Número de canais: 1 canal
Tipo de saída: Open
Collector Tensão de isolamento: 3750 Vrms
Vf - Tensão no sentido direto: 1.8 V
Se - Corrente direta: 16 mA
Vr - Tensão no sentido inverso: 5 V
Pd - Dissipação de potência: 295 MW
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 100 C
Série: HCPL-3180
Embalagem: Vareta
Altura: 3,56 mm
Comprimento: 9,65 mm
Largura: 6,35 mm
Marca: Broadcom / Avago
Tempo de queda: 25 ns
Tipo de Produto: Optoacopladores de alta velocidade
Tempo de ascensão: 25 ns
Subcategoria: Optoacopladores

O Circuito Integrado A3180 é frequentemente comercializado como um equivalente ou a mesma peça que o HCPL3180.
Ambos são optocouplers (optoacopladores) de alta velocidade e alta corrente de saída, projetados especificamente para o acionamento de portões (gate drive) de IGBTs e MOSFETs.

O que é um Optoacoplador Gate Driver?
Um optoacoplador gate driver é um componente eletrônico que combina as funções de um optoacoplador (isolamento elétrico) com a capacidade de fornecer corrente suficiente para ligar e desligar rapidamente os portões de dispositivos de potência como IGBTs e MOSFETs.
O isolamento elétrico é crucial para proteger o circuito de controle de baixa tensão de transientes de alta tensão e ruídos presentes no lado de potência.

Principais Características (Comuns a A3180 / HCPL3180):
Isolamento de Alta Tensão: Oferecem um alto nível de isolamento dielétrico (tipicamente 3750 Vrms ou 5000 Vrms) entre a entrada e a saída, essencial para aplicações de segurança e confiabilidade em sistemas de alta potência.
Corrente de Saída de Pico Elevada: Projetados para fornecer uma corrente de pico de saída significativa (geralmente entre 2A e 2.5A) para carregar e descarregar rapidamente a capacitância do portão do IGBT/MOSFET, permitindo comutação eficiente.
Alta Velocidade de Resposta: Possuem tempos de atraso de propagação (propagation delay) muito curtos (na ordem de centenas de nanossegundos), o que é vital para aplicações de alta frequência.
Proteção UVLO (Under Voltage Lockout): Incorporam proteção contra subtensão no lado da saída. Se a tensão de alimentação da saída cair abaixo de um limite seguro, a saída é desabilitada para evitar o mau funcionamento do dispositivo de potência.
Alta Rejeição de Modo Comum (CMR): Demonstram excelente imunidade a transientes de modo comum (comummente >10kV/μs), o que os torna robustos em ambientes ruidosos.
Ampla Faixa de Tensão de Alimentação: Geralmente operam com uma tensão de alimentação no lado da saída que varia de 10V a 20V.
Pacote: Comumente encontrados em pacotes DIP de 8 pinos ou em variantes SMD (SOP-8).

Aplicações Típicas:
Devido às suas características, os optoacopladores A3180 / HCPL3180 são amplamente utilizados em:
Inversores de Frequência: Para acionar motores AC e DC.
Fontes de Alimentação Chaveadas (SMPS) de Alta Potência: Para isolamento e controle eficiente.
Sistemas de Carga de Baterias: Em circuitos que exigem controle de alta potência e isolamento.
Controle de Motores: Em aplicações de automação industrial e robótica.
Conversores DC-DC: Especialmente em topologias de alta potência.
Painéis de Display de Plasma (PDP): Onde o acionamento rápido e isolado é necessário.
Sistemas de Energia Renovável: Em inversores solares e conversores de energia eólica.

Em resumo, tanto o A3180 quanto o HCPL3180 são componentes essenciais para quem trabalha com eletrônica de potência, oferecendo o isolamento e o desempenho necessários para controlar eficientemente dispositivos como IGBTs e MOSFETs.
Valor Unitário

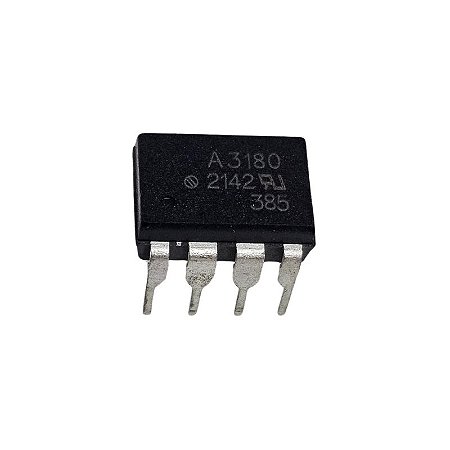

Foto Meramente Ilustrativa
