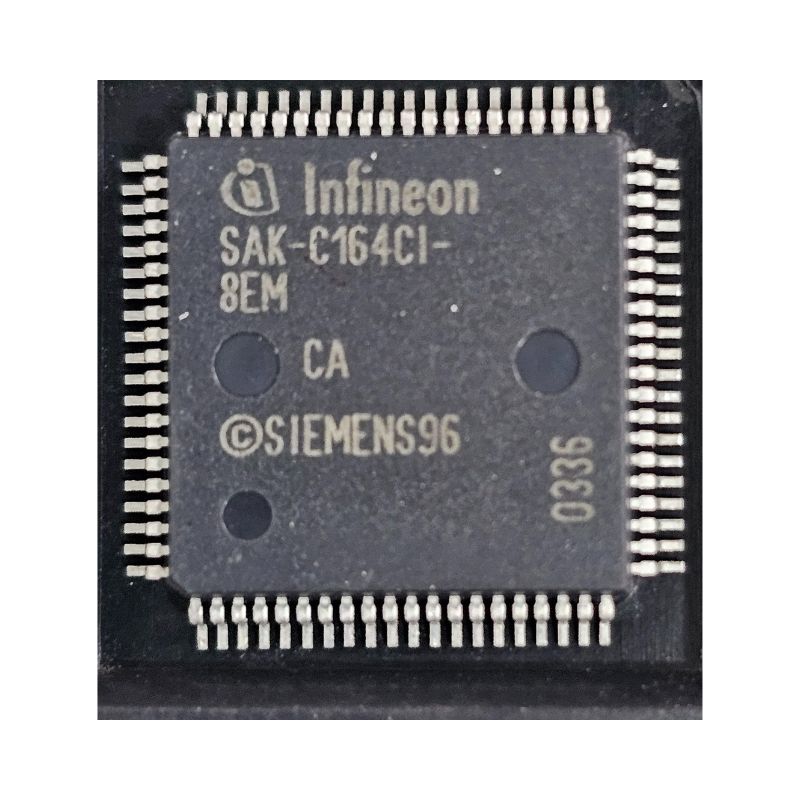

Circuito Integrado SAK-C164CI-8EM MQFP-80 Infineon
O SAK-C164CI-8EM é um microcontrolador single-chip de 16 bits da Infineon Technologies . Faz parte da família C166 de microcontroladores, conhecida por seu alto desempenho e rico conjunto de periféricos. O MQFP-80 refere-se ao seu tipo de encapsulamento: um encapsulamento métrico quádruplo plano com 80 pinos
Principais características
CPU de 16 bits de alto desempenho: Possui um núcleo C166 com pipeline de 4 estágios, capaz de atingir velocidades de clock de CPU de até 20 MHz, resultando em tempos de ciclo de instrução rápidos (por exemplo, 80 ns a 25 MHz). Isso proporciona excelente poder de processamento para aplicações em tempo real.
Memória no chip:
Normalmente inclui 64 KB de ROM de máscara de programa on-chip ou memória OTP (One-Time Programmable) para armazenar o firmwareTambém possui 4 KB de RAM on-chip para dados.
Periféricos Extensivos: Este microcontrolador é equipado com periféricos integrados, o que o torna altamente versátil:
Controlador CAN: Uma interface de rede de área de controlador (CAN) integrada, essencial para comunicação automotiva e industrial.
Conversor A/D: Um conversor analógico-digital de 8 canais e 10 bits, permitindo a interface com sensores analógicos.
Unidades de captura/comparação (CAPCOM): várias unidades CAPCOM (como CAPCOM2 e CAPCOM6) para geração flexível de sinal PWM (modulação por largura de pulso), crucial para controle de motores e gerenciamento de energia.
Canais seriais: inclui canais seriais síncronos/assíncronos (UART/USART, SPI, SSC), fornecendo várias opções de comunicação.
Linhas de E/S de uso geral: até 59 linhas de E/S de uso geral para interface com componentes externosTemporizadores: Unidades de temporizadores multifuncionais para uso geral.
Relógio de tempo real (RTC): um relógio de tempo real integrado ao chip.
Endereçamento de memória: Suporta um espaço de endereço linear total de 16 MBytes para código e dados.
Recursos de proteção: Inclui um temporizador de watchdog programável e um watchdog de oscilador para maior confiabilidade do sistema.
Gerenciamento de energia: oferece modos inativo, de espera e desligado para gerenciamento flexível de energia, importante em aplicações alimentadas por bateria ou que exigem pouca energia.
Pacote: O pacote MQFP-80 é um pacote de montagem em superfície, tornando-o adequado para projetos de PCB compactos.
Aplicações comuns
Devido aos seus recursos robustos, especialmente o controlador CAN integrado e os amplos recursos de E/S, o SAK-C164CI-8EM é amplamente utilizado em
Eletrônica automotiva:
Eletrônica da carroceria: módulos de controle para funções como iluminação, janelas, portas e controle climático.
Controle de Chassi: Sistemas relacionados à frenagem (ABS), direção e suspensão.
Controle do trem de força: Unidades de controle do motor e da transmissão.
Redes automotivas: como um nó no sistema de barramento CAN de um veículo.
Sistemas de Controle Industrial:
Automação: Painéis de controle, CLPs (Controladores Lógicos Programáveis) e sensores industriais.
Controle de motor: acionamento de vários tipos de motores em máquinas industriais.
Hubs de comunicação: interligam diferentes dispositivos industriais via CAN ou outros protocolos seriais.Sistemas embarcados gerais: aplicações que exigem um microcontrolador potente de 16 bits com uma ampla gama de periféricos e recursos de comunicação robustos.
Valor Unitário

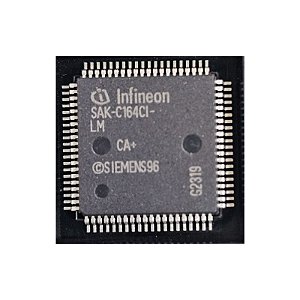

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
