Circuito Integrado IKCM15F60GA Infineon

Circuito Integrado IKCM15F60GA Infineon

Especificações:
Fabricante: Infineon
Categoria de produto: Controladores e drivers de Motor/Movimento/Ignição
Produto: Controladores / Drivers de Ventiladores / Motores
Tipo: Meia Ponte Corrente de saída: 15 A
Corrente de Alimentação Operativa: 370 uA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Estilo de montagem: Through Hole
Caixa/Gabinete: DIP-24
Marca: Infineon Technologies
Número de saídas: 1 Saída
Frequência operacional: 20 kHz
Pd - Dissipação de potência: 27,4 W
Tipo de Produto: Controladores e drivers de motor/movimento/ignição
Série: CIPOS Mini
Subcategoria: PMIC - CIs de gerenciamento de energia
Tensão de alimentação - Máx: 18,5 V
Tensão de alimentação - Mín.: 14,5 V
Nome comercial: CIPOS
Analise do número da peça: IKCM15F60GAXKMA1
Valor Unitário

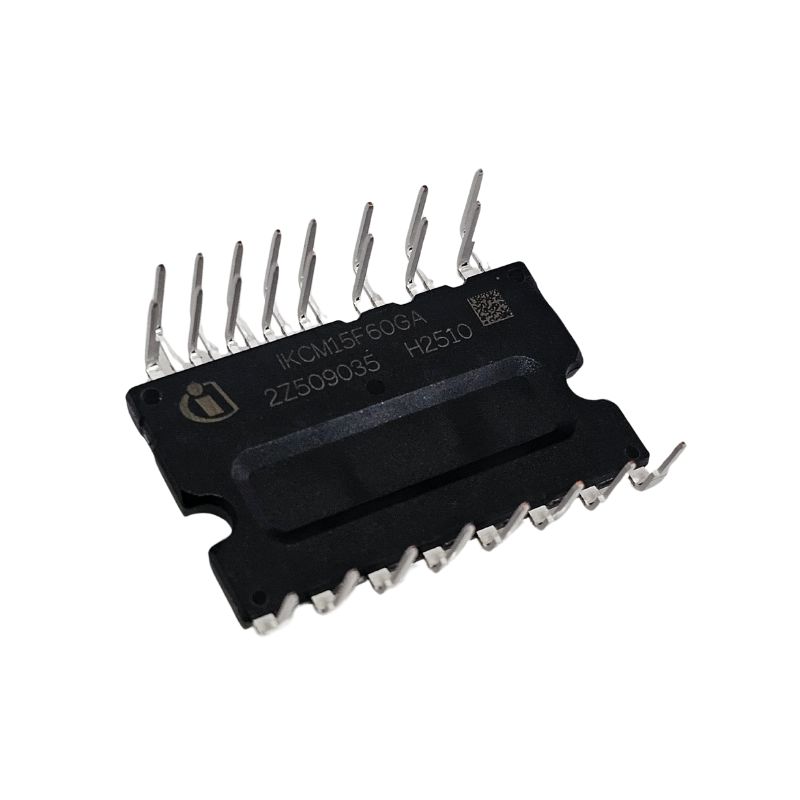

Imagem Meramente Ilustrativa

O Infineon IKCM15F60GA é um tipo específico de Módulo de Energia Inteligente (IPM) , parte da família CIPOS™ Mini da Infineon.
Vamos explicar o que isso significa:
Módulo de Potência Inteligente (IPM): Trata-se de um módulo altamente integrado que combina dispositivos semicondutores de potência (como IGBTs) com seus gate drivers e diversos circuitos de proteção (como bloqueio de sobrecorrente, subtensão e superaquecimento). A parte "inteligente" advém desses recursos integrados de controle e proteção, simplificando o projeto e aumentando a confiabilidade dos sistemas conversores de potência.
Infineon: Esta é a fabricante, uma empresa líder global em semicondutores, conhecida por suas soluções automotivas e de gerenciamento de energia.
IKCM15F60GA: Este é o número da peça específico. Vamos decodificar algumas de suas características com base nas convenções de nomenclatura padrão para IPMs da Infineon e termos comuns do setor:
IKC: Provavelmente indica a família CIPOS™ Mini ou uma série específica dentro dela.
M: Geralmente indica um módulo (em oposição a um componente discreto).
15: Representa a corrente nominal, neste caso, 15 Amperes (A) .
F: Poderia indicar o tipo de interruptores de energia usados, provavelmente IGBTs (Transistores Bipolares de Porta Isolada).
60: Representa a classe de tensão, normalmente indicando 600 Volts (V).
GA: Indica recursos específicos ou uma versão dentro da série (por exemplo, tipo de pacote, desempenho aprimorado, etc.).
Principais recursos e aplicações do IKCM15F60GA:
O IKCM15F60GA é um IPM trifásico com IGBTs TRENCHSTOP™ e um driver de porta SOI (Silicon-on-Insulator) integrado . Isso o torna ideal para controlar motores CA e motores de ímã permanente em acionamentos de velocidade variável.
Características típicas:
Interruptores de potência integrados: contém seis IGBTs configurados como uma ponte trifásica para controle do motor.
Drivers de porta integrados: cada IGBT tem seu circuito de driver dedicado integrado ao módulo.

Recursos de proteção robustos:
Desligamento por sobrecorrente: protege contra fluxo de corrente excessivo.
Bloqueio de subtensão (UVLO): garante que os drivers de porta operem com tensão suficiente.
Monitoramento de temperatura: geralmente inclui um termistor NTC integrado para feedback térmico.
Prevenção de condução cruzada: impede a ativação simultânea dos interruptores superior e inferior em uma meia ponte, o que causaria um curto-circuito.
Configuração de emissor aberto: permite o monitoramento individual da corrente de fase, o que é útil para algoritmos avançados de controle de motor.
Alta integração: reduz a contagem de componentes, o tamanho do PCB e a complexidade da montagem.
Boa condução térmica e isolamento elétrico: o design do pacote (geralmente um módulo moldado Dual In-Line totalmente isolado, como o DIP 36x21) garante dissipação de calor eficiente e segurança.
Otimizado para controle de motor: projetado para altas frequências de comutação e operação eficiente do motor.
Aplicações comuns: O IKCM15F60GA é usado principalmente em aplicações de controle de motores de média potência , incluindo:
Eletrodomésticos: Máquinas de lavar, geladeiras, condicionadores de ar (sistemas HVAC).
Controle de motor industrial: bombas, ventiladores, sistemas transportadores, acionamentos industriais de uso geral.
Veículos elétricos leves: bicicletas elétricas, patinetes.
Sistemas de energia renovável: Estágios inversores em pequenos sistemas de energia solar.

Em essência, o Infineon IKCM15F60GA é uma solução sofisticada e altamente integrada que simplifica o design e melhora o desempenho e a confiabilidade dos acionamentos de motores de velocidade variável, tornando-o uma escolha popular em uma ampla gama de aplicações industriais e de consumo.

Para mais informações entre em contato.
