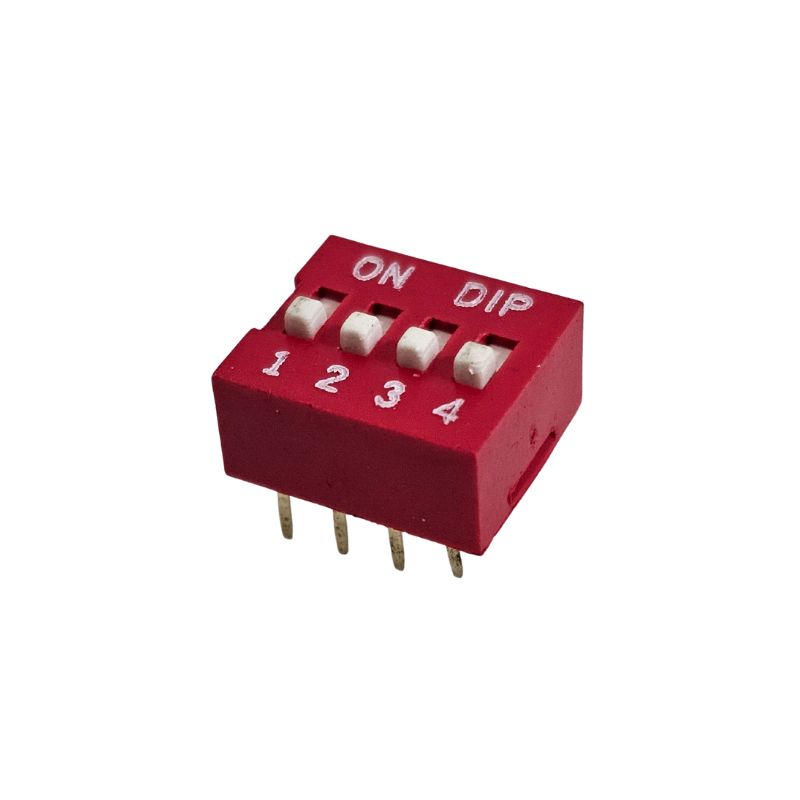

Chave Dip Switch KF-1001 4 Vias 180° Vermelha
É uma Chave DIP Switch de montagem PCB, muito comum em eletrônica digital para definir configurações e parâmetros manualmente.
Aqui estão os detalhes técnicos e as características desse modelo específico, o KF-1001 4 Vias 180° Vermelha:
Especificações da Chave DIP Switch
Função Principal: Chave seletora ou interruptor manual para configurar circuitos eletrônicos, endereçamento de dispositivos (como em placas-mãe antigas, placas de rede) ou selecionar opções em equipamentos.
Modelo/Série: KF-1001 (Este é um código de série comum para chaves DIP de vários fabricantes).
Número de Vias: 4 Vias (ou 4 Posições/Elementos). Isso significa que há 4 interruptores independentes dentro de um único encapsulamento.
Orientação (180°): Horizontal (180 Graus). O termo "180°" indica que a chave é projetada para ser montada horizontalmente na PCB, com o interruptor deslizando paralelo à placa (montagem lateral)
Cor: Vermelha (Cor do invólucro ou do corpo principal da chave).
Encapsulamento: DIP (Dual In-line Package), para montagem through-hole (THT) em placa de circuito impresso.
Especificações Elétricas Típicas
As especificações elétricas são geralmente padrão para esta série de chaves DIP:
Carga Máxima de Comutação (Switching): Tipicamente 25 mA a 24 V DC (VCC).
Importante: Estas chaves são projetadas para sinais de baixa corrente e baixa tensão (sinais lógicos). Elas não devem ser usadas para chavear alimentação ou cargas de alta potência.
Carga Máxima de Condução (Non-Switching): Tipicamente 100mA a 50V DC.
Arranjo do Contato: Normalmente NA (Normalmente Aberto). O contato é fechado quando a chave está na posição 'ON' e aberto na posição 'OFF'.
Vida Útil: Cerca de 2.000 operações por via.
Aplicações Comuns
Placas de Desenvolvimento: Arduino, protótipos em geral.
Automação Industrial: Configuração de módulos de controle ou drivers.
Dispositivos de Comunicação: Definição de endereços (ID) em redes.
Controles Remotos/Placas de Portão: Programação de códigos de segurança.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
