Chave Dip Switch 5 Contatos

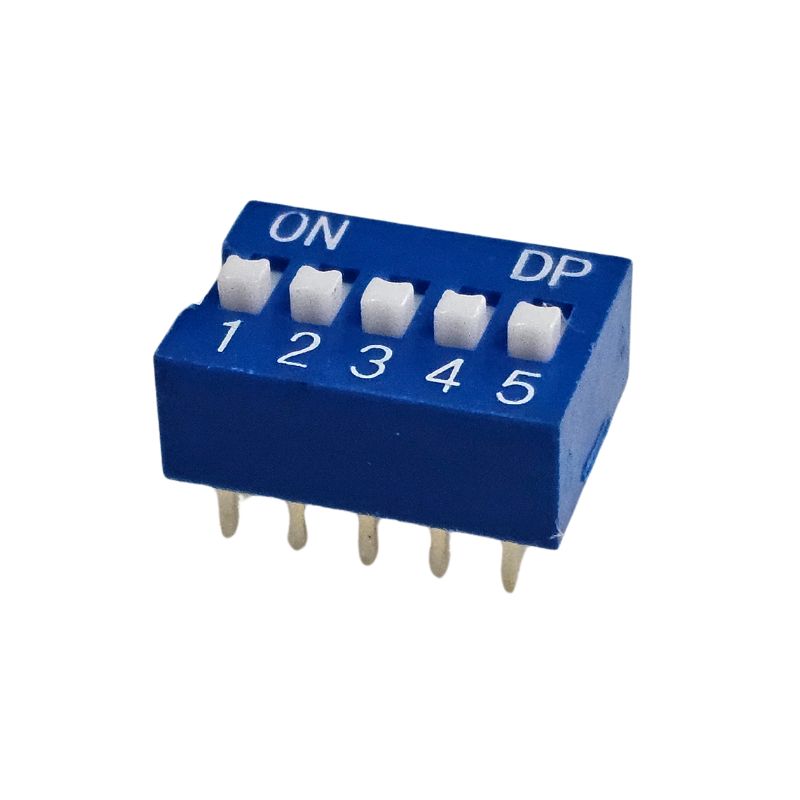

Chave Dip Switch KF1001 5 Vias 180º Azul

A Chave DIP Switch KF1001 de 5 Vias e 180° na cor Azul.
Vamos detalhar o que cada parte dessa descrição significa:

Chave DIP Switch (Dual In-line Package Switch): É um conjunto de pequenas chaves elétricas (interruptores) em um encapsulamento projetado para ser montado em uma placa de circuito impresso (PCB) ou em um protoboard.
Elas são usadas para configurar circuitos digitais, selecionando diferentes opções de operação.
Cada chave individual pode ser ligada (ON) ou desligada (OFF).
KF1001: Este é o modelo ou série da chave DIP Switch.
Diferentes fabricantes podem ter variações, mas "KF1001" geralmente se refere a um tipo específico de encapsulamento e características elétricas.
5 Vias: Indica o número de chaves individuais que o DIP switch possui.
Neste caso, há 5 pequenas chaves independentes, cada uma podendo ser ajustada para ON ou OFF. Isso permite 2^5 = 32 combinações diferentes (de 00000 a 11111 em binário).
180°: Refere-se à orientação dos terminais ou pinos da chave. Um DIP switch "180°" significa que os pinos são retos (straight), projetados para serem inseridos perpendicularmente na PCB (montagem PTH - Through Hole).
Isso é o oposto de um DIP switch de 90° (ângulo reto), que tem os pinos dobrados para montagem lateral.
Azul: Indica a cor do corpo do DIP switch.
Embora a cor não afete a funcionalidade elétrica, é uma característica visual que pode ser importante para identificação ou estética em alguns projetos.

Características Típicas de um DIP Switch KF1001:
Corrente/Tensão Máxima: Embora não sejam para lidar com altas correntes, DIP switches geralmente suportam:
Corrente de comutação: Tipicamente 25mA a 100mA (para chaveamento).
Corrente de não-comutação: Pode ser maior, até algumas centenas de mA.
Tensão máxima: Geralmente em torno de 24VDC a 50VDC.
Vida Útil: Medida em ciclos de operação, costumam ter uma vida útil de milhares de ciclos.
Material: Corpo de plástico (PBT, PA, etc.) e contatos metálicos (liga de cobre banhada a ouro ou estanho para melhor condutividade e resistência à oxidação).
Tipo de Atuador: Podem ser deslizantes (slide) ou de piano (piano style), embora o modelo KF1001 seja geralmente deslizante.

Como um DIP Switch Funciona:
Cada chave dentro do DIP switch é um interruptor SPST (Single Pole, Single Throw) simples.
Quando a chave está em uma posição (por exemplo, "ON"), ela conecta dois terminais, fechando um circuito. Quando está na outra posição (por exemplo, "OFF"), ela desconecta os terminais, abrindo o circuito.
Em aplicações digitais, um lado dos pinos é geralmente conectado ao VCC (tensão de alimentação) ou ao GND (terra), e o outro lado dos pinos é conectado a uma entrada digital de um microcontrolador ou circuito lógico, geralmente com um resistor de pull-up ou pull-down para definir um estado padrão.

Aplicações Comuns:
DIP switches são componentes muito úteis e amplamente utilizados para configurações fixas ou semi-fixas em dispositivos eletrônicos:
Configuração de Endereços: Em placas de rede, módulos de comunicação (ex: RS485), ou dispositivos que precisam de um ID único em um barramento.
Seleção de Funções: Definir modos de operação em equipamentos, como velocidade de comunicação (baud rate), tipo de protocolo, ou ativar/desativar certas características.
Ajuste de Parâmetros: Em amplificadores de áudio (ganho), drivers de motor de passo (micro-passos), ou fontes de alimentação (tensão de saída).
Prototipagem e Desenvolvimento: Em placas de desenvolvimento (como algumas Shields para Arduino) para configurar jumpers ou opções sem precisar de solda ou fios avulsos.
Dispositivos de Segurança: Em painéis de alarme ou sistemas de controle de acesso para configurar zonas ou senhas simples.
Em resumo, a Chave DIP Switch KF1001 de 5 Vias 180° Azul é uma ferramenta compacta e eficiente para adicionar opções de configuração e personalização a projetos eletrônicos, permitindo que o usuário ou técnico defina o comportamento de um dispositivo sem a necessidade de programação complexa ou componentes externos adicionais.
Valor Unitário
Imagem Ilustrativa
