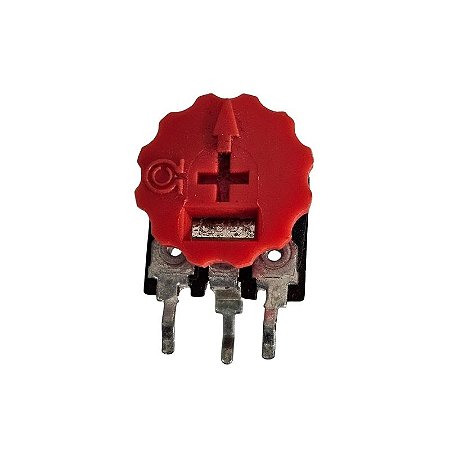

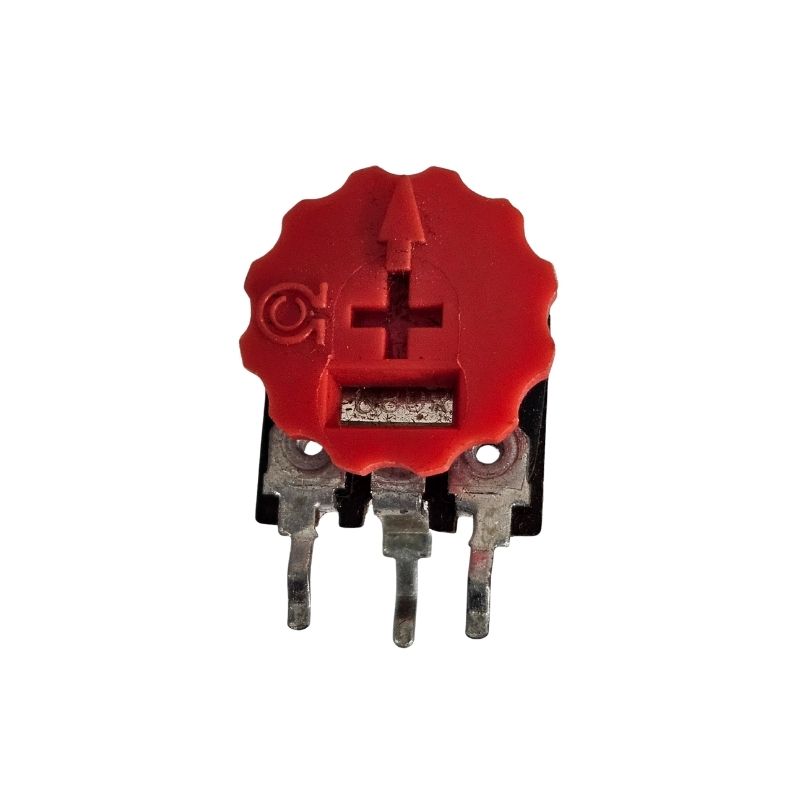

Trimpot 680R 14MM Vertical Com Botão
Um trimpot (também chamado de potenciômetro ajustável ou resistor variável) é um componente eletrônico passivo usado para ajustar manualmente a resistência em um circuito. Ele permite calibração e ajuste fino de parâmetros como tensão, corrente, ganho ou tempo — ideal para ajustes durante montagem ou manutenção de equipamentos eletrônicos.
Características Gerais
Tipo de componente: Potenciômetro ajustável / trimpot de montagem em placa.
Orientação de montagem: Vertical (os terminais saem para baixo, permitindo montagem “em pé” na placa de circuito impresso – PCB).
Valor de resistência: 680 Ω (0,68 kΩ) — define o valor máximo que o componente pode oferecer como resistência variável ao circuito.
Tamanho / corpo: 14 mm de base (medida típica de corpo/encaixe) — padrão para muitos trimpots de painel e placa.
Botão integrado: Possui um botão ou eixo de ajuste que facilita a regulagem manual da resistência, sem necessidade de ferramentas extras.
Número de terminais: 3 pinos — dois nos extremos da pista resistiva e um terminal central ligado ao “wiper” (cursor).
Funcionalidade
Ao girar o botão, a posição do wiper (cursor) muda ao longo do elemento resistivo interno, alterando o valor efetivo da resistência entre os terminais. Isso permite:
Ajustar o ponto de operação de circuitos analógicos;
Calibrar tensões ou corrente de referência;
Ajustes finos de ganho em amplificadores ou filtros;
Ajustar temporizações em circuitos RC.
Componentes Internos
Internamente, um trimpot é composto por:
Elemento resistivo: normalmente de carvão ou película, definido para o valor nominal (680R).
Wiper (cursor): contato móvel conectado ao botão para ajustar resistência.
Botão ou eixo ajustável: para giro manual (horizontal ou vertical conforme o modelo).
Terminais de solda: para conexão na placa.
Aplicações Típicas
O trimpot 680R vertical com botão é utilizado em:
Equipamentos eletrônicos de consumo (para ajustes finos de parâmetros).
Fontes de alimentação, reguladores, controladores de motores.
Instrumentação, medidores e amplificadores.
Protótipos, manutenção e ajustes em PCBs.
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
