O VN330SP da STMicroelectronics não é um "transistor" único tradicional no sentido de um componente discreto como um BJT ou MOSFET. Em vez disso, é um tipo de circuito integrado (CI) , especificamente categorizado como um Interruptor de Potência Inteligente de Lado Alto ou um Relé de Estado Sólido .

O que é o VN330SP?
O VN330SP (e sua variante comum, VN330SP-E) é um relé de estado sólido de potência inteligente de quatro fases . Vamos analisar o que isso significa:
Quad: Contém quatro canais ou interruptores independentes em um único pacote.
Lado Alto: Refere-se à configuração de comutação. Em um interruptor do lado alto, a chave de alimentação é colocada entre a fonte de alimentação positiva (VCC) e a carga. Quando o interruptor é ligado, ele conecta a carga à VCC. Esta é uma configuração comum em aplicações automotivas e industriais.
Smart Power: Este é um recurso essencial. Não se trata apenas de um simples interruptor; ele integra recursos adicionais de inteligência e proteção, além do elemento de comutação de energia (que normalmente é um MOSFET de potência). Essa funcionalidade "inteligente" protege tanto o próprio dispositivo quanto a carga conectada.
Relé de Estado Sólido (SSR): Funciona como um relé, controlando uma carga com um sinal elétrico, mas o faz inteiramente com componentes semicondutores, sem nenhuma peça mecânica móvel (ao contrário de um relé eletromecânico). Isso oferece benefícios como comutação mais rápida, maior vida útil e operação silenciosa.
O VN330SP é fabricado usando a tecnologia VIPower da STMicroelectronics , que permite a integração de lógica de controle, drivers e estágios de potência em um único chip

Principais recursos do VN330SP
Corrente de saída: Cada canal normalmente pode acionar cargas com uma corrente de saída de até 0,7A (algumas variantes podem ter 1A).
Ampla tensão de operação: pode operar com uma tensão de alimentação geralmente de 10V a 36V (algumas folhas de dados mencionam até 45V ou mais de fixação para entradas), tornando-o adequado para sistemas automotivos e industriais de 12 V/24 V.
Proteção e diagnóstico integrados: é aqui que suas capacidades "inteligentes" brilham:
Proteção e diagnóstico integrados: é aqui que suas capacidades "inteligentes" brilham:
Proteções contra curto-circuito e superaquecimento: detecta e protege automaticamente contra curto-circuitos na saída e temperatura excessiva dentro do chip.
Limitador de corrente integrado: limita a corrente de saída em caso de sobrecarga, evitando danos ao dispositivo e à fonte de alimentação.
Limitador de corrente integrado: limita a corrente de saída em caso de sobrecarga, evitando danos ao dispositivo e à fonte de alimentação.
Desligamento por subtensão: desliga se a tensão de alimentação cair abaixo de um nível operacional seguro.
Saída de diagnóstico de dreno aberto: fornece um sinal de diagnóstico para um microcontrolador externo ou circuito de controle, indicando condições de falha (como superaquecimento).
Desmagnetização rápida de cargas indutivas: lida com segurança com cargas indutivas (como solenoides ou relés) dissipando rapidamente a energia armazenada quando desligado.
Em conformidade com IEC 61131-2: indica conformidade com padrões para controladores programáveis, relevantes para automação industrial.
Entrada digital: possui entradas digitais que são fixadas, geralmente em um mínimo de 32 V, o que as torna robustas contra picos de tensão.
Pacote: O VN330SP normalmente vem em um pacote PowerSO-10 , que é um pacote de dispositivo de montagem em superfície (SMD) com uma almofada exposta para melhor desempenho térmico.

Aplicações
O VN330SP é comumente usado para acionar diversos tipos de cargas em ambientes onde confiabilidade, proteção e diagnóstico são cruciais. Suas principais aplicações incluem:
Eletrônica automotiva:
Luzes de condução (faróis, lanternas traseiras, luzes interiores)
Solenóides (por exemplo, em sistemas de controle do motor ou de frenagem)​​​​​​​
Relés e outras cargas resistivas ou indutivas em sistemas elétricos de veículos.
Automação Industrial:​​​​​​​
Controlar pequenos motores, válvulas e atuadores.​​​​​​​
Interfaceamento de controladores lógicos programáveis (CLPs) com dispositivos de campo.​​​​​​​
Comutação de energia de uso geral em painéis de controle industriais.
Eletrodomésticos:​​​​​​​
Controlar bombas, ventiladores e outras cargas em eletrodomésticos.
Em resumo, o VN330SP é um CI de gerenciamento de energia robusto e inteligente, projetado para simplificar o controle e a proteção de cargas em aplicações exigentes.

Valor Unitário

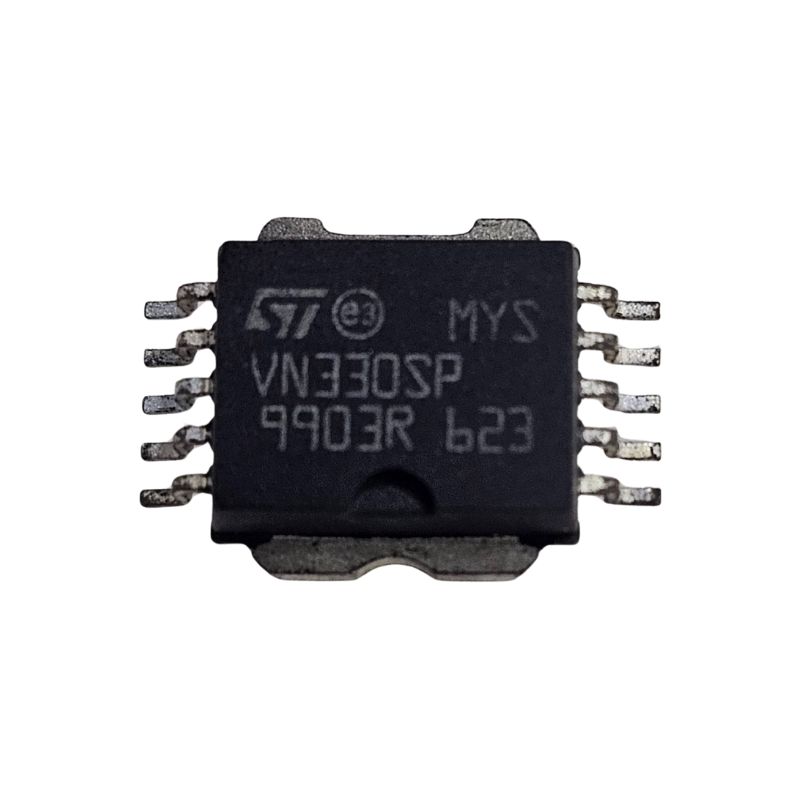

Imagem Meramente Ilustrativa
