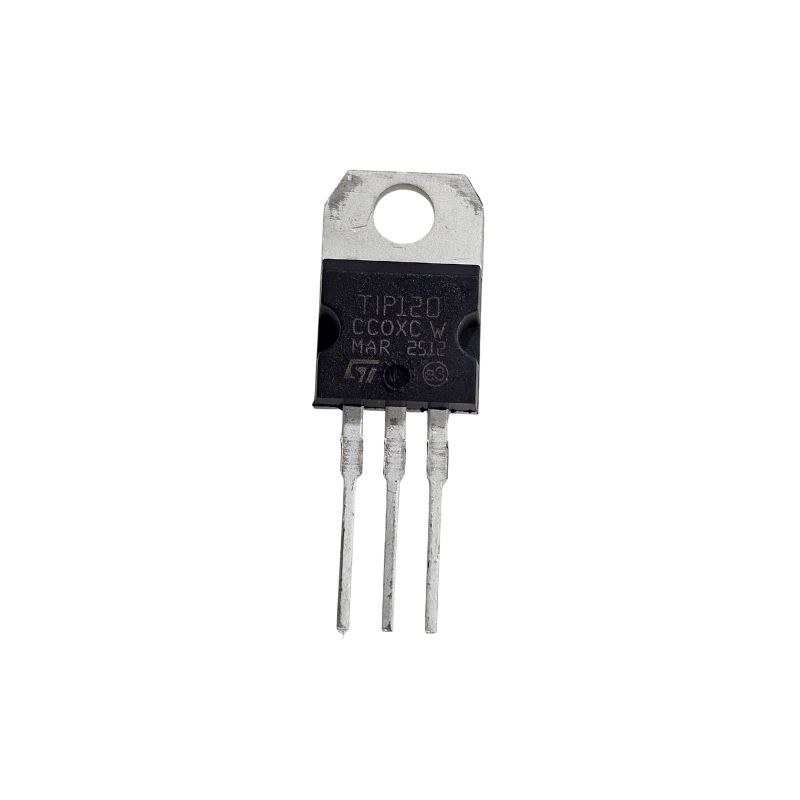

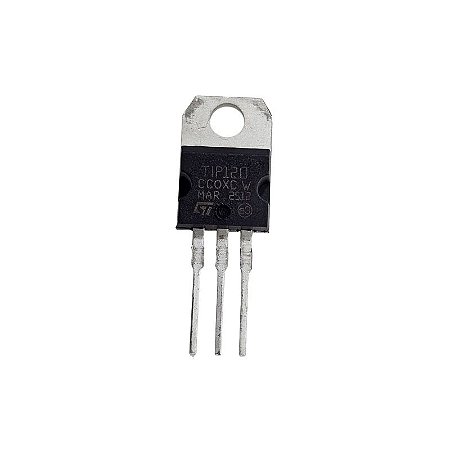

Transistor TIP120 St
Transistores Darlington
Especificações:
Categoria do produto: Transistores Darlington
Configuração: Único
Polaridade do transistor: NPN
Coletor - VCEO máx. tensão do emissor: 60 V
Emissor - VEBO de tensão de base: 5 V
Coletor VCBO de voltagem básica: 60 V
Corrente do coletor DC máxima: 5 A
Corrente de desligamento máxima do coletor: 500 mA
Pd - Dissipação de potência: 2 W
Estilo de montagem: Through Hole
Caixa/Gabinete: TO-220-3
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 150 C
Tipo de Produto: Transistores Darlington
Subcategoria: Transistores
O Transistor TIP120 ST é um transistor Darlington NPN de potência projetado para aplicações que exigem alta corrente de ganho e capacidade de comutação eficiente. Composto por dois transistores NPN em configuração Darlington, oferece um ganho de corrente elevado e excelente desempenho em circuitos de controle e potência.
É amplamente utilizado em projetos de automação, controle de motores DC, relés, lâmpadas e sistemas de áudio, além de aplicações industriais e educacionais. O TIP120 opera em uma faixa de tensão de coletor até 60V e suporta correntes de até 5A contínuas, podendo alcançar até 8A em picos, com dissipação máxima de 65W.
O encapsulamento TO-220 proporciona fácil montagem em dissipadores de calor, garantindo melhor gerenciamento térmico e maior durabilidade do componente.
Principais características:
Tipo: NPN Darlington
Tensão máxima coletor-emissor (Vce): 60V
Corrente máxima de coletor (Ic): 5A contínua / 8A pico
Potência máxima de dissipação: 65W
Ganho de corrente (hFE): até 1000
Encapsulamento: TO-220
Fabricante: Fairchild
Aplicações típicas:
Controle de motores DC
Acionamento de relés e solenóides
Circuitos de iluminação e dimmers
Fontes chaveadas e amplificadores
Projetos educacionais e prototipagem eletrônica
Valor Unitário
Imagem Ilustrativa
