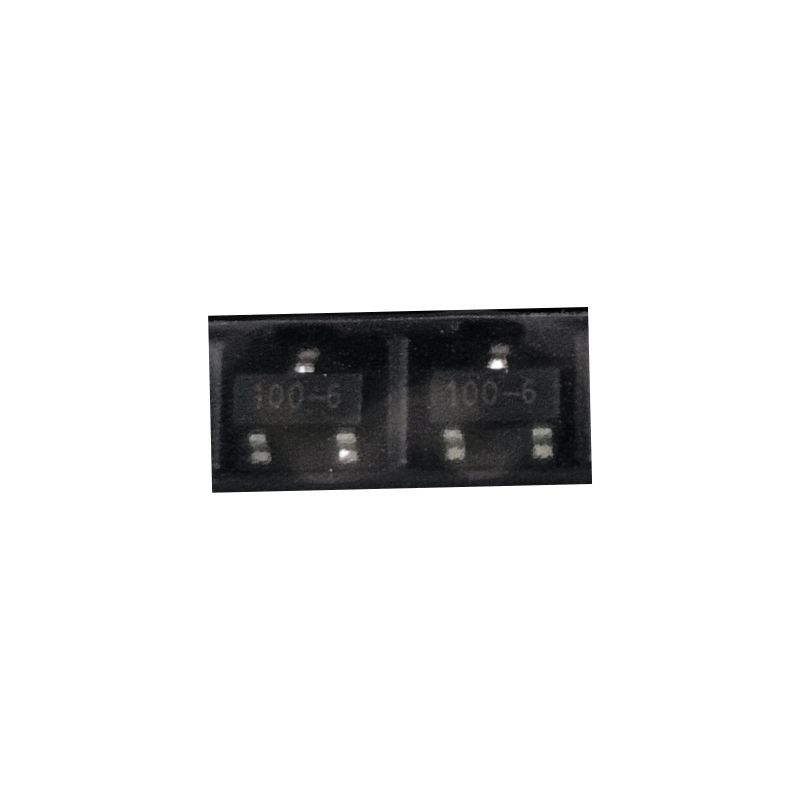

Transistor MCR100-6 SOT-23
Especificações
Fabricante: ON Semiconductor
Categoria de produto: SCRs
Marca: ON Semiconductor
Tipo de Produto: SCRs
O MCR100-6 em um encapsulamento SOT-23 é um Retificador Controlado por Silício (SCR) . É um tipo de tiristor, o que significa que é um dispositivo semicondutor que atua como uma chave, usado principalmente para controlar energia CA.
Principais recursos e funcionalidades
Retificador Controlado por Silício (SCR): Ao contrário de um transistor que pode amplificar ou comutar proporcionalmente, um SCR é uma chave de retenção. Uma vez acionado para condução (ligado), ele permanece ligado mesmo que o sinal de porta seja removido, desde que a corrente do ânodo esteja acima de uma determinada corrente de retenção. Para desligá-lo, a corrente do ânodo deve cair abaixo dessa corrente de retenção, ou a tensão através dele deve se inverter.
Baixa potência/sinal baixo: A série MCR100 (especialmente em SOT-23) foi projetada para aplicações de baixa potência. Não serve para controlar cargas pesadas como motores diretamente, mas sim para disparar outros circuitos ou controlar correntes menores.
Tensão de Pico Repetitiva em Estado Desligado (VDRM/VRRM): O "-6" no MCR100-6 normalmente indica sua tensão nominal. Para esta peça, geralmente é 400V. Isso significa que ele pode bloquear até 400 volts nas direções direta e reversa quando está no estado "desligado".
Corrente RMS no estado ligado (IT(RMS)): Esta é a corrente contínua que ele pode conduzir quando "ligado". Para o pacote SOT-23, normalmente é em torno de 0,5A (500mA) .
Corrente de Disparo de Porta (IGT): Esta é a corrente mínima necessária na porta para acionar o SCR em condução. Geralmente é bem baixa para esta série, na faixa de microampères (por exemplo, 200 µA ou menos), facilitando a condução a partir de circuitos lógicos.
Encapsulamento SOT-23: Este é um encapsulamento muito pequeno, para montagem em superfície. Seu tamanho compacto o torna ideal para PCBs de alta densidade e dispositivos eletrônicos miniaturizados. A pinagem de um SCR SOT-23 é tipicamente: Porta, Cátodo e Ânodo, mas sempre confirme com a folha de dados.
Aplicações comuns
Devido à sua natureza como um interruptor de travamento e seu tamanho compacto, o MCR100-6 (SOT-23) é comumente usado em:
Proteção contra sobretensão (circuitos tipo alavanca): pode ser rapidamente acionada para causar curto-circuito em uma fonte de alimentação, protegendo circuitos sensíveis a jusante contra tensão excessiva.
Circuitos de controle de fase: em interruptores dimmer de baixa potência, controles de velocidade do motor ou controles de aquecedor, especialmente ao usar uma fonte de alimentação CA.
Circuitos de ignição: para acionar outros dispositivos.
Relés de estado sólido (SSR) - Baixo consumo de energia: Como elemento de comutação em pequenos relés de estado sólido.
Proteção contra surtos: atua como um gatilho para dispositivos maiores de proteção contra surtos.
Disjuntores (Eletrônicos): Como um componente em projetos de disjuntores eletrônicos.
Drivers de lâmpada: para controle simples de ligar/desligar lâmpadas pequenas.
Valor Unitário
Imagem Meramente Ilustrativa
