Transistor GT25Q101
O GT25Q101 é um IGBT (Transistor Bipolar de Porta Isolada) de canal N fabricado pela Toshiba. É um dispositivo de comutação de energia robusto, projetado para aplicações que exigem alta tensão e corrente.
Características principais
Tipo: IGBT de canal N
Pacote: Principalmente TO-3PL (muitas vezes informalmente chamado de TO-3 devido ao seu design semelhante, flangeado e com furo passante). Algumas listagens podem se referir incorretamente a ele como TO-264 ou TO-3P, mas a folha de dados especifica TO-3PL.
Tensão nominal (VCES): 1200V
Classificação de corrente (CI): 25A (corrente de coletor CC); 50A (corrente de coletor pulsada por 1ms)
Dissipação de energia (PC): 200W (a uma temperatura de gabinete de 25°C)
Alta impedância de entrada: facilita o acionamento com tensão, semelhante a um MOSFET.
Alta velocidade: apresenta características de comutação rápida com tempo máximo de queda (tf) de 0,5µs.
Baixa Tensão de Saturação: Possui baixa tensão de saturação coletor-emissor (EmCE ( s a t )) de 4,0V máximo.
Modo de aprimoramento: é ativado quando uma voltagem positiva é aplicada entre o gate e o emissor.
Aplicações comuns
O GT25Q101 é adequado para uma variedade de aplicações de alta potência onde a comutação eficiente e o manuseio robusto de energia são cruciais:
Acionamentos de motor: usados no controle de motores industriais, como acionamentos de frequência variável (VFDs) para motores CA.
Inversores de energia: encontrados em sistemas de energia renovável (como inversores de energia solar) e fontes de alimentação ininterruptas (UPS).
Fontes de alimentação de modo comutado (SMPS): empregadas em aplicações que exigem conversão de energia eficiente.
Veículos elétricos (VEs): usados em sistemas de controle de motores e gerenciamento de energia.
Máquinas de solda: Integradas à eletrônica de potência de equipamentos de solda industrial.
Sistemas de aquecimento por indução: Utilizados em conversores de energia de alta frequência para processos de aquecimento e fusão.

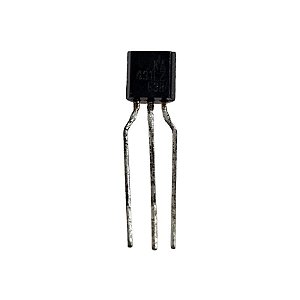

Foto Meramente Ilustrativa
Valor Unitário
Para mais informações, entre em contato.
