Transistor D45C12G
Transistor Bipolar de Junção PNP 4 Amperes 80 Volts 30 Watts
Especificações:
Fabricante:ON Semiconductor
Categoria de produto: Transistor bipolar de junção - BJT
Estilo de montagem: Através Do Orifício Caixa / Gabinete: TO-220-3
Polaridade do transistor: PNP
Configuração: Único Coletor - VCEO máx. de voltagem do emissor: 80V
Coletor VCBO de voltagem básica: 5V
Emissor - VEBO de tensão de base: 5V
Tensão de saturação do coletor - emissor: 0.135V
Corrente do coletor DC máxima: 4A Pd
Dissipação de potência: 30W
Produto fT da largura de banda de ganho: 40MHz
Temperatura operacional mínima: - 55°C
Temperatura operacional máxima: + 150°C
Altura: 9.28mm
Comprimento: 10.28mm
Tecnologia: Si Largura: 4.82mm
Marca: ON Semiconductor
Tensão do coletor contínua: 4A
Coletor DC/Ganho base hfe Min: 40
Subcategoria: Transistor
O D45C12G é um transistor de potência de silício complementar PNP , fabricado principalmente pela ON Semiconductor (anteriormente Fairchild Semiconductor).
O que é e o que faz
O D45C12G é um Transistor de Junção Bipolar (BJT) . Em termos simples, ele atua como uma chave controlada eletronicamente ou um amplificador de corrente. Como um transistor PNP , ele funciona permitindo que a corrente flua do emissor para o coletor quando uma pequena corrente é aplicada à sua base.
Ele foi projetado para drivers de uso geral ou estágios de saída de média potência em aplicações de onda contínua (CW) ou comutação. Isso significa que pode ser usado para:
Alterne correntes/tensões maiores: controle cargas de maior potência usando um pequeno sinal de controle.
Amplificar sinais: Aumentar a intensidade dos sinais elétricos.
Especificações principais (típicas)
Polaridade do transistor: PNP
Corrente do coletor (Ic) máx.: 4 Amperes (A)
Tensão coletor-emissor (Vce) Máx.: 80 Volts (V)
Dissipação de potência (Pd) Máx.: 30 Watts (W)
Produto de ganho de largura de banda (fT): 40 MHz (indicando boa resposta de frequência)
Baixa tensão de saturação do coletor-emissor: normalmente 0,5V (máx.), o que significa que ele passa corrente de forma eficiente quando totalmente "ligado".
Baixa corrente de fuga: minimiza o desperdício de energia quando "desligado".
Tipo de pacote: comumente encontrado em um pacote passante TO-220 , projetado para boa dissipação de calor.
Aplicações comuns
Dadas suas especificações, o D45C12G normalmente seria encontrado em:
Fontes de alimentação: Como elemento de comutação ou regulador.
Amplificadores de áudio: Nos estágios de saída onde é necessária amplificação de média potência.
Circuitos de controle de motor: para acionar motores CC.
Aplicações de comutação de uso geral: sempre que um transistor PNP de média potência for necessário para controlar uma carga.
Valor Unitário

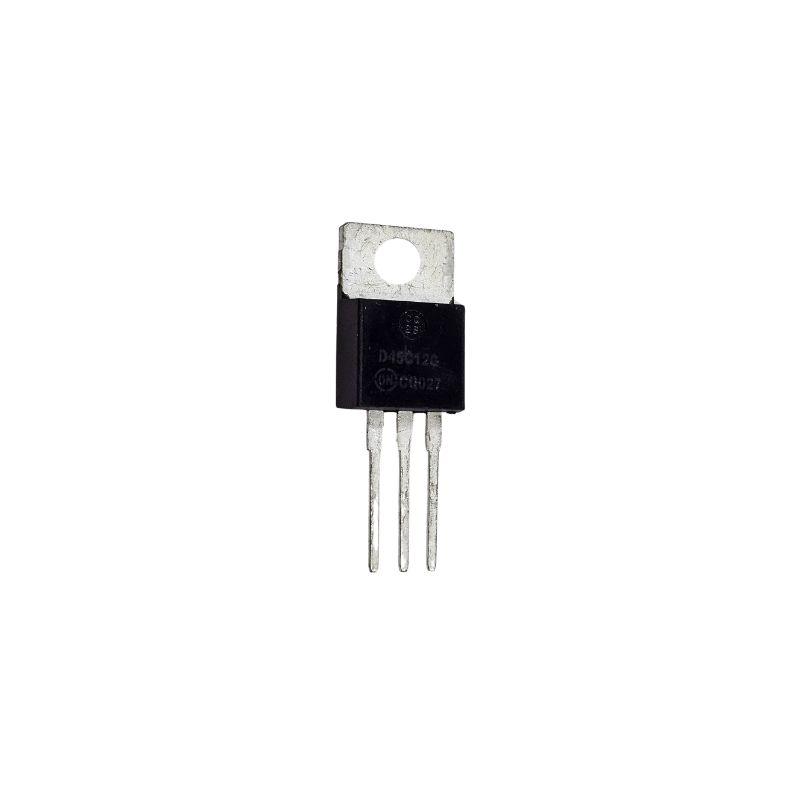

Imagem Meramente Ilustrativa
Para mais informações, entre em contato.
