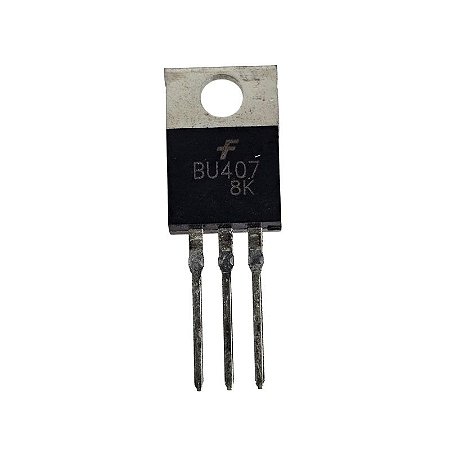

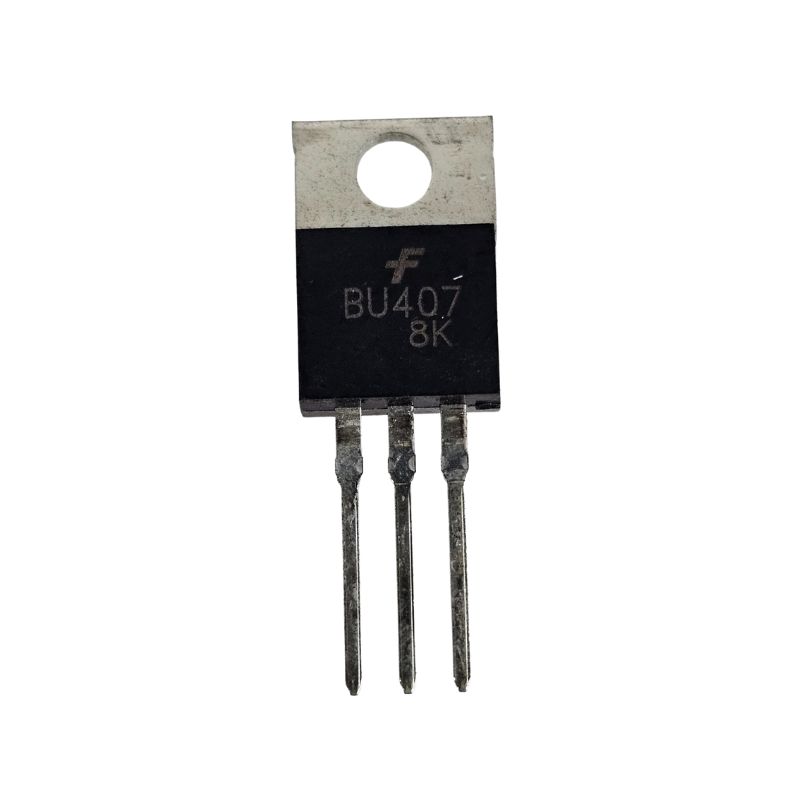

Transistor BU407 Fairchild
O Fairchild BU407 é um transistor de junção bipolar (BJT) NPN potente e confiável, amplamente utilizado em eletrônicos de consumo, especialmente em televisores e monitores mais antigos. Ele foi projetado para aplicações de comutação de alta velocidade e alta tensão.
Aqui está uma análise de suas principais especificações e usos:
Especificações técnicas
Tipo de transistor: NPN (Negativo-Positivo-Negativo)
Encapsulamento: TO-220, um encapsulamento comum para transistores de potência. Sua aba metálica permite fácil montagem em um dissipador de calor para dissipar o calor.
Tensão Coletor-Emissor (): 150V. Esta é a tensão CC máxima que o transistor pode suportar entre seu coletor e emissor quando a base está aberta.
Tensão base-coletor (): 330V. Esta é a tensão máxima que ele pode suportar entre o coletor e a base quando o emissor está aberto.
Corrente de coletor contínua (): 7A. Esta é a corrente CC máxima que pode fluir através do coletor.
Dissipação de energia (): 60W. Esta é a potência máxima que o transistor pode dissipar com segurança, considerando uma temperatura de 25 °C. Na prática, um dissipador de calor é quase sempre necessário.
Aplicações primárias
O BU407 foi usado principalmente no estágio de saída de deflexão horizontal de TVs e monitores de tubo de raios catódicos (CRT) . Nesses dispositivos, ele era responsável por comutar rapidamente a alta tensão e a corrente necessárias para mover o feixe de elétrons horizontalmente pela tela, uma tarefa que exigia um componente de alta potência e comutação rápida.
Suas características também o tornam adequado para outras aplicações que exigem comutação de alta tensão, como:
Fontes de alimentação comutadas (SMPS)
Inversores
Circuitos de controle de motores de alta potência
Valor Unitário
Imagem Meramente Ilustrativa
Para mais informações, entre em contato
