Transistor BU406 Fairchild
O transistor BU406 da Fairchild é um transistor de potência bipolar de junção (BJT) NPN, projetado para aplicações de chaveamento de alta tensão. Ele é um irmão do BU407, com características um pouco diferentes, mas na mesma família de componentes robustos para a eletrônica clássica.
Principais Características
Tipo: Bipolar de Junção NPN.
Tensão Coletor-Emissor (): 200V. Esta é a tensão máxima que o transistor pode suportar entre o coletor e o emissor.
Tensão Coletor-Base (): 400V.
Corrente de Coletor Contínua (): 7A. Esta é a corrente máxima que pode passar pelo coletor.
Dissipação de Potência (): 60W. Esta é a potência máxima que o transistor pode dissipar, desde que esteja com uma temperatura de invólucro (case) de 25°C. Na prática, ele sempre precisa de um dissipador de calor.
Encapsulamento: TO-220, um pacote de plástico com uma aba de metal que facilita a montagem em dissipadores.
Aplicações Comuns
O BU406, assim como o BU407, foi amplamente utilizado em circuitos que exigiam comutação de alta tensão e corrente. Sua aplicação mais conhecida é em televisores de tubo (CRT). Ele atuava como um transistor de saída de deflexão horizontal, responsável por controlar o campo magnético que movia o feixe de elétrons horizontalmente na tela.
Além disso, ele era usado em:
Fontes de alimentação chaveadas (SMPS).
Inversores de potência.
Circuitos de controle de motores e cargas indutivas.
Valor Unitário

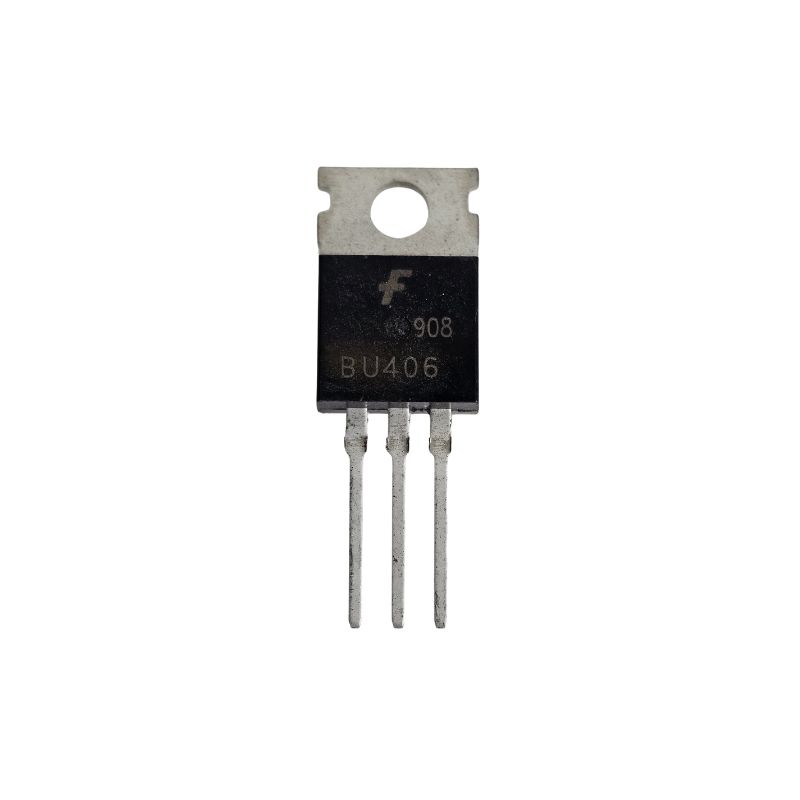

Imagem Meramente Ilustrativa
Para mais informações, entre em contato
