BTA41600B Transistor

Transistor BTA41600B
Triacs 40 Amperes 600 Volts 50mA

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Triacs
Série: BTA41-600
Corrente On-State não repetitiva: 315 A
Voltagem de estado de corte repetitivo classificado VDRM: 600 V
Corrente de fuga de estado de corte @ VDRM IDRM: 5 uA
Voltagem no estado condutor: 1,8 V
Corrente de - Ih máximo: 80 mA
Tensão de disparo do disparador - Vgt: 1.5 V
Corrente de disparo de disparo - Igt: 100 mA
Temperatura operacional mínima: - 40 C
Temperatura operacional máxima: + 125 C
Estilo de montagem: Através do Furo
Caixa / Gabinete: TOP-3
Embalagem: Granel
Marca: STMicroelectronics
Tipo de Produto: Triacs
Subcategoria: Tiristores

O BTA41600B é um TRIAC (Triodo para Corrente Alternada) , não um transistor no sentido tradicional (como um BJT ou MOSFET). TRIACs são um tipo de tiristor, projetados especificamente para controle de energia CA (corrente alternada) .

Principais recursos do BTA41600B:
TRIAC: Diferentemente dos transistores que controlam a corrente em uma direção (BJTs) ou são mais comumente usados ​​para comutação CC (MOSFETs), um TRIAC é um dispositivo semicondutor bidirecional . Ele pode conduzir corrente em ambas as direções quando acionado, o que o torna ideal para controlar cargas CA.
Alta capacidade de corrente: o "41" em BTA 41 600B normalmente indica uma classificação de corrente RMS no estado ligado de 40 Amperes (A) .Esta é uma capacidade de corrente muito alta para um interruptor semicondutor, permitindo-lhe controlar cargas de energia significativas.
Classificação de alta tensão: o "600" em BTA41 600B significa uma tensão de pico repetitiva de estado desligado (VDRM) de 600 Volts (V) .Isso significa que ele pode suportar com segurança tensões de linha CA comumente encontradas no Brasil (como 127 V ou 220 V RMS) com uma boa margem de segurança.
Aba isolada (série BTA): a série "BTA" (em oposição a "BTB") geralmente indica uma aba de montagem eletricamente isolada .Esta é uma vantagem significativa, pois permite que o TRIAC seja montado diretamente em um dissipador de calor sem a necessidade de uma camada isolante de mica adicional, simplificando a montagem e melhorando a transferência térmica, mantendo o isolamento elétrico do dissipador de calor. A tensão de isolamento é normalmente nominal de 2500V rms.
Alta Capacidade de Comutação: Refere-se à sua capacidade de desligar de forma confiável, mesmo quando a corrente varia rapidamente ou ao alternar cargas indutivas. Isso é importante para uma operação suave e eficiente.
Baixa resistência térmica: com baixa resistência térmica, o dispositivo pode dissipar calor de forma mais eficaz, permitindo uma operação mais fria e maior confiabilidade, especialmente em aplicações de alta potência.Pacote TO-3P / TOP-3: Este é um pacote de plástico grande, robusto e com furo passante, projetado para alta dissipação de energia, geralmente exigindo um dissipador de calor.

Aplicações comuns:
Devido às suas altas classificações de corrente e tensão, e sua capacidade de controlar a energia CA bidirecionalmente, o TRIAC BTA41600B é amplamente utilizado em:
Dimmers de luz: controlam o brilho de luzes incandescentes, halógenas ou até mesmo algumas luzes LED variando a energia CA.
Controladores de velocidade do motor: regulam a velocidade de motores CA universais (por exemplo, em furadeiras, liquidificadores, ventiladores, máquinas de lavar).
Regulação de aquecimento: controle de cargas resistivas, como elementos de aquecimento em fornos, torradeiras, aquecedores de água e fornos industriais.
Relés de Estado Sólido (SSRs): Atuam como o principal elemento de comutação em SSRs, proporcionando comutação silenciosa, rápida e duradoura em comparação com relés eletromecânicos.
Comutação estática: controle geral liga/desliga de energia CA em aparelhos industriais e de consumo.Ferramentas elétricas: usadas nos circuitos de controle de velocidade de diversas ferramentas elétricas.
Em resumo, o BTA41600B é um TRIAC potente projetado para controle robusto e eficiente de cargas CA de alta corrente e alta tensão em uma ampla gama de aplicações, desde eletrodomésticos até equipamentos industriais.

Valor Unitário

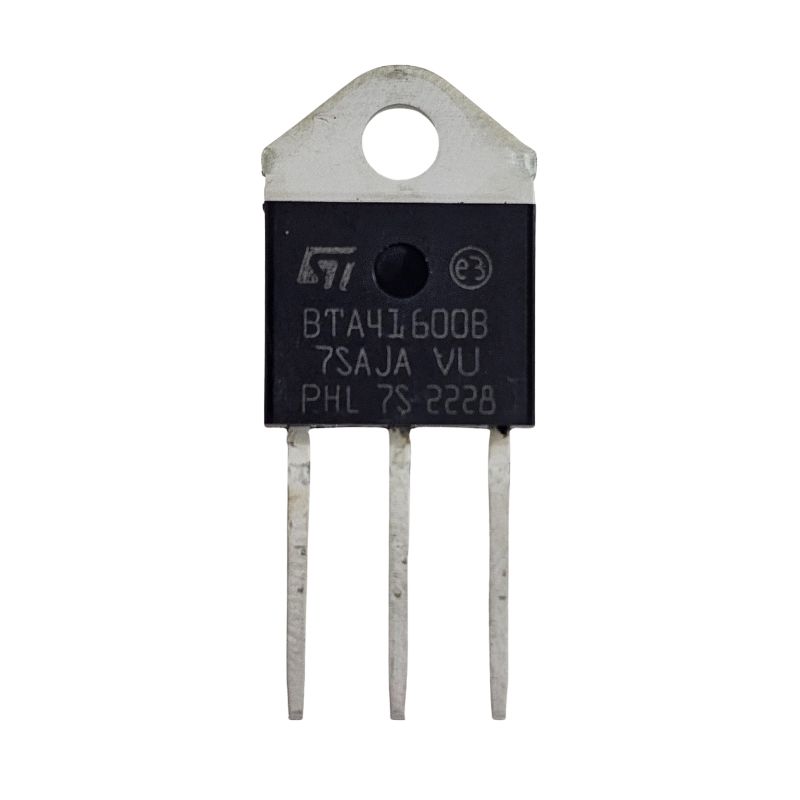

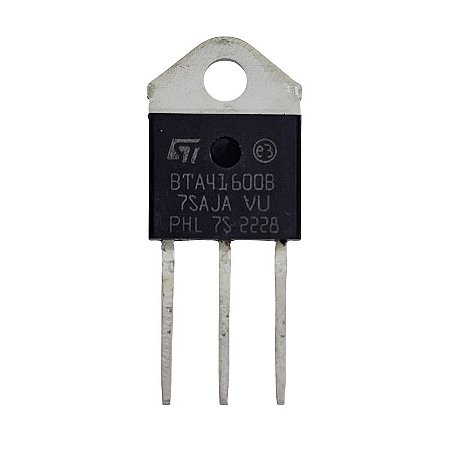

Imagem Meramente Ilustrativa
Para mais informações entre em contato.
