Transistor BT149G
O BT149G é semicondutor de potência chamado tiristor (SCR). A sigla SCR significa Silicon Controlled Rectifier, ou Retificador Controlado de Silício, e ele é projetado para atuar como um interruptor unidirecional.
A letra "G" no final do nome indica que ele é um componente de gate sensível (sensitive gate), o que o torna ideal para ser controlado diretamente por circuitos de baixa potência, como microcontroladores ou outros CIs lógicos.
O que ele faz?
Diferente de um transistor comum que pode ser ligado e desligado continuamente, um SCR é um interruptor que, uma vez acionado por um pulso na sua porta (gate), permanece ligado até que a corrente que flui por ele caia para um valor muito baixo (abaixo da corrente de manutenção, ou holding current).
Principais Características e Especificações
Tipo: Tiristor (SCR) de gate sensível.
Tensão: Suporta até 600V de tensão de pico repetitiva em estado de bloqueio.
Corrente: Pode conduzir uma corrente de pico não repetitiva de até 8A a 9A. A corrente nominal RMS (valor eficaz) é de 0.8A.
Gate Sensível: A corrente necessária para disparar o SCR (corrente de gate) é muito baixa, geralmente na faixa de 200 µA. Isso o torna compatível com a saída de circuitos digitais e CIs de baixa potência.
Encapsulamento: É comumente encontrado no invólucro TO-92, que é pequeno e adequado para montagem em placas.
Aplicações Comuns
O BT149G é muito utilizado em aplicações de chaveamento e controle, especialmente onde se deseja controlar cargas de alta tensão com um circuito de baixa potência. Alguns exemplos incluem:
Controle de fase: Regulagem de potência em dimmers para lâmpadas, aquecedores e motores.
Circuitos de disparo e temporização: Atuando como um chaveador para ligar ou desligar um circuito em um momento específico.
Sistemas de proteção contra sobretensão: Onde ele pode ser usado para proteger circuitos sensíveis.
Valor Unitário

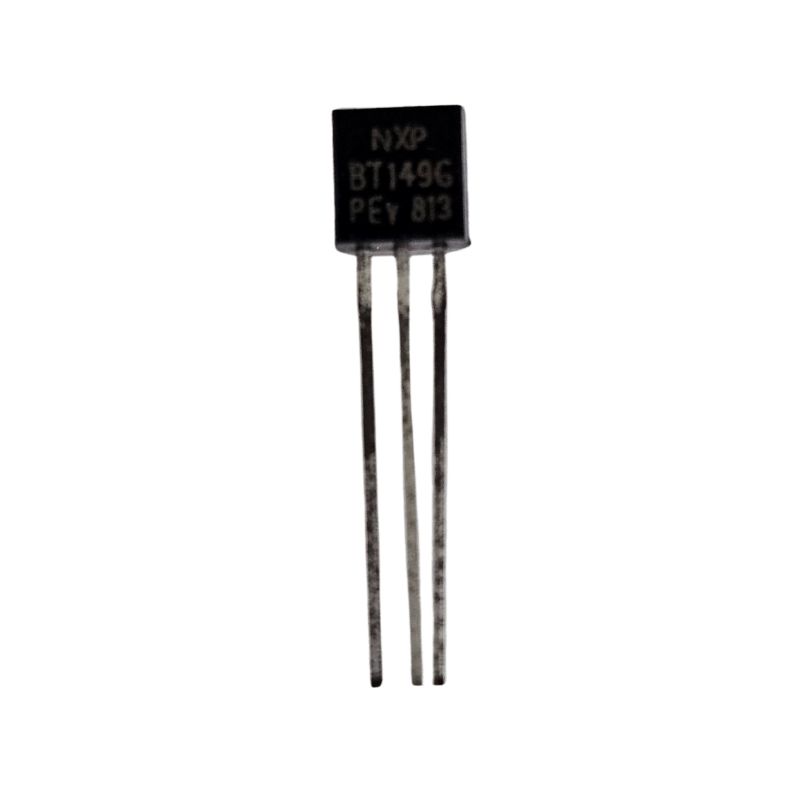

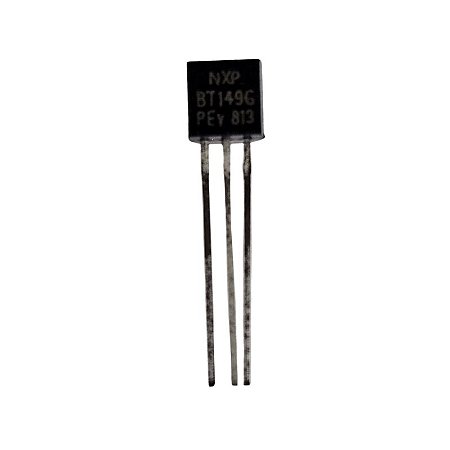

Imagem Meramente Ilustrativa
