BF245C Transistor

Transistor BF245C
Transistor Canal N

Especificações:
Fabricante: ON Semiconductor
Categoria de produto: JFET
Tecnologia: Si
Estilo de montagem: Orifício de passagem
Caixa / Gabinete: TO-92
Polaridade do transistor: Canal N
Configuração: Sozinho
Vgs - Tensão de ruptura porta e fonte: - 30 V
Corrente da fonte de drenagem a Vgs = 0: 500 mA
Pd - Dissipação de potência: 350 mW
Série: BF245C
Embalagem: Granel
Tipo: JFET
Marca: ON Semiconductor / Fairchild
Transcondutância em avanço - Mín: 0,003 S a 0,0065 S
Tipo de Produto: JFETs
Subcategoria: Transistores
Analise do número da peça: BF245C

O BF245C é um popular Transistor de Efeito de Campo de Junção (JFET) de canal N , comumente usado em diversos circuitos eletrônicos. Faz parte de uma família que inclui o BF245A e o BF245B, com a versão "C" geralmente apresentando características elétricas ligeiramente diferentes, particularmente relacionadas à sua corrente de dreno (IDSS).
O que é um JFET?
Um JFET é um tipo de transistor de efeito de campo que opera controlando o fluxo de corrente através de um canal semicondutor usando uma tensão aplicada a um terminal de "gate". Ao contrário dos Transistores de Junção Bipolar (BJTs), os JFETs são dispositivos controlados por tensão , o que significa que não requerem uma corrente de polarização no gate. Eles são conhecidos por sua alta impedância de entrada , o que os torna ideais para determinadas aplicações de amplificadores.

Principais características dos JFETs:
Controlado por tensão: a corrente que flui entre o dreno e a fonte é controlada pela tensão aplicada ao gate.
Modo de Depleção: Os JFETs são inerentemente "ligados" (conduzindo) quando não há tensão aplicada à porta. Uma tensão de polarização reversa na porta cria uma "região de depleção" que restringe ou "comprime" o fluxo de corrente.
Alta impedância de entrada: esta é uma das suas vantagens mais significativas, pois consomem muito pouca corrente do sinal de entrada, o que os torna adequados para circuitos sensíveis.
Baixo ruído: eles geralmente apresentam números de ruído mais baixos em comparação a outros tipos de transistores, especialmente em aplicações de baixa frequência.

Especificações do BF245C
O BF245C é normalmente encontrado em um pacote de plástico TO-92 , que é um pequeno componente passante com três terminais.
Principais características e parâmetros (consulte a ficha técnica para obter valores exatos, pois eles podem variar ligeiramente entre os fabricantes):
Tipo: JFET de canal N
Tensão dreno-fonte (VDS): geralmente em torno de 30V (máximo)
Tensão de porta-fonte (VGS): pode ser de até -30V (máximo)
Corrente de Dreno (IDSS): Este é o principal fator de diferenciação entre as versões A, B e C. IDSS é a corrente de dreno quando VGS = 0 V e VDS está em um valor especificado. Para o BF245C, esse valor é geralmente maior do que nas versões A ou B (por exemplo, na faixa de 6 mA a 15 mA, mas consulte a folha de dados).
Tensão de Corte Porta-Fonte (VGS(off)): Esta é a tensão porta-fonte na qual a corrente de dreno é praticamente zero. Para o BF245C, ela normalmente fica entre -2V e -8V.
Transcondutância (gfs ou Yfs): Uma medida de quão efetivamente a tensão da porta controla a corrente de dreno, normalmente em mS (milisiemens).
Frequência de operação: Projetado para aplicações de até 700MHz, tornando-o adequado para aplicações de RF.

Aplicações comuns
Devido às suas características, o BF245C é amplamente utilizado em:
Amplificadores de áudio: especialmente nos estágios de entrada, onde a alta impedância de entrada é crucial para evitar carregar a fonte do sinal (por exemplo, pré-amplificadores, entradas de microfone).
Amplificadores de RF: Usados ​​em circuitos de radiofrequência, particularmente nas faixas VHF/UHF, pois podem operar em frequências relativamente altas.
Osciladores: encontrados em vários circuitos osciladores.
Interruptores: Podem atuar como interruptores controlados eletronicamente.
Conversores/buffers de impedância: para combinar fontes de alta impedância com cargas de baixa impedância.
Detectores de metais: Um componente comum em circuitos detectores de metais amadores.

Valor Unitário

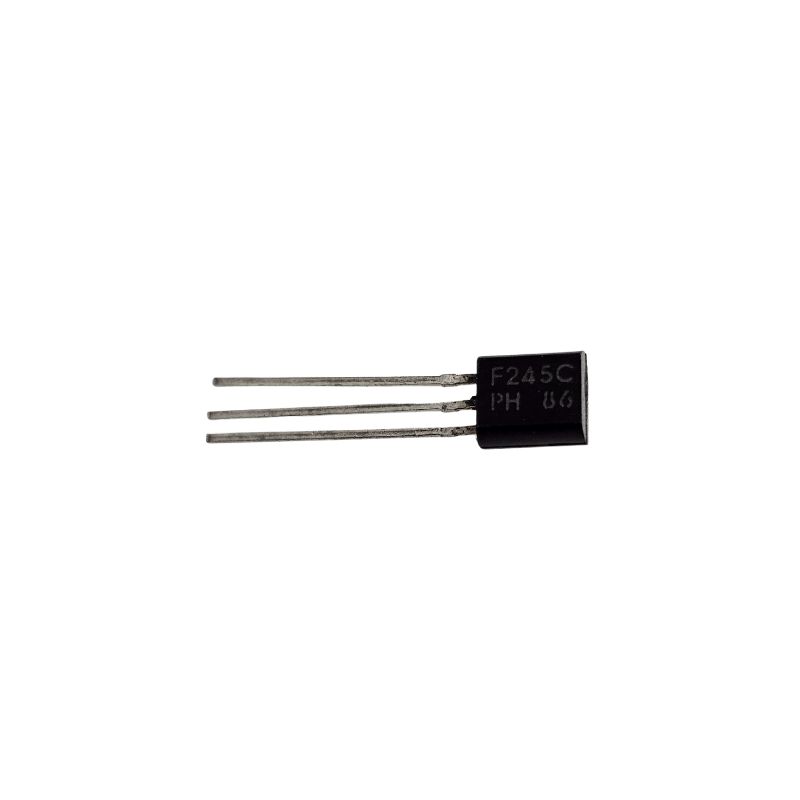

Imagem Meramente Ilustrativa
