Transistor BF198
O BF198 é um transistor planar de radiofrequência (RF) NPN de silício projetado para aplicações de baixa potência e alta frequência, particularmente na faixa de VHF.
É conhecido principalmente por sua utilização em estágios de amplificação de frequência intermediária (FI) de receptores de TV e rádio, especialmente aqueles que requerem controle automático de ganho (CAG) . Sua baixa capacitância de transferência reversa o torna ideal para essas configurações de emissor comum com controle de ganho.
Principais características e especificações
O BF198 geralmente vem em um encapsulamento plástico TO-92 . Aqui estão algumas de suas principais características (os valores podem variar ligeiramente entre os fabricantes):
| Característica | Símbolo | Valor típico/máximo | Unidade |
| Polaridade | NPN | NPN | - |
| Pacote | - | TO-92 | - |
| Tensão coletor-emissor (máx.) | 30 | Em | |
| Tensão coletor-base (máx.) | 40 | Em | |
| Corrente do coletor (máx.) | 25 | m.a. | |
| Dissipação de potência total (máx.) | 300 - 500 | mW | |
| Frequência de transição (típica) | 400 | MHz | |
| Ganho de corrente CC | 27 (mín.) a 80 (típ.) | - | |
| Capacitância de realimentação (típica) | 0.22 | pF |
Pinagem (TO-92)
Ao observar a face plana da embalagem TO-92, a configuração padrão dos pinos é:
Emissor (E)
Base (B)
Colecionador (C)
Aplicações típicas
As características de design do BF198 o tornam ideal para:
Amplificadores de RF e VHF (Very High Frequency): Sua alta frequência de transição torna-o capaz de operar eficientemente na banda VHF (até cerca de 300 MHz).
Estágios de amplificação de FI para TV: Uma aplicação clássica onde sua baixa capacitância de realimentação e adequação ao controle de ganho automático (CAG) são fundamentais.
Osciladores de RF de baixa potência: Utilizados em circuitos para gerar sinais de alta frequência.
Valor Unitário

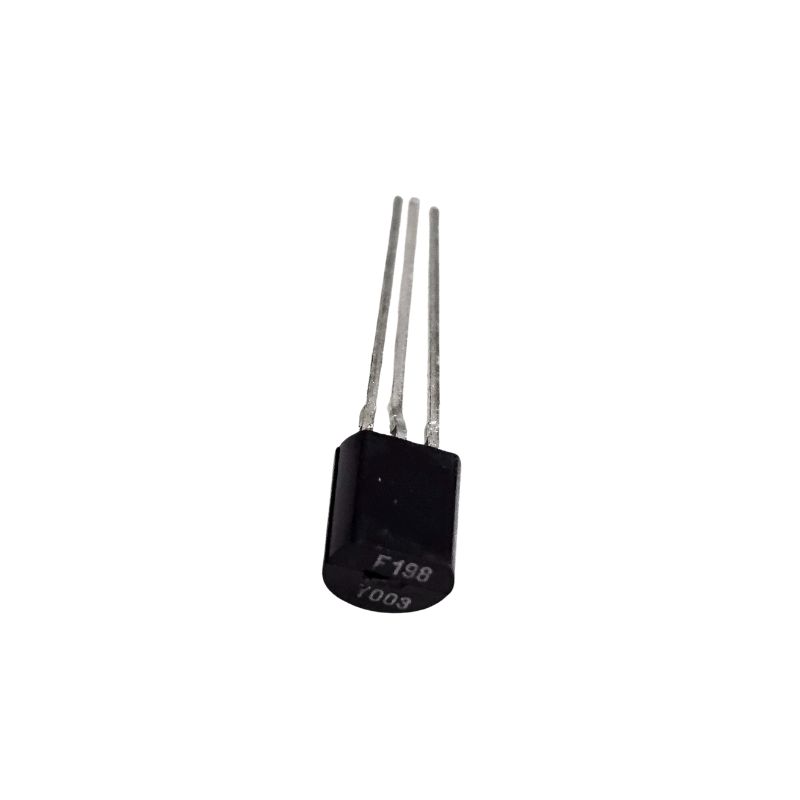

Imagem Ilustrativa
