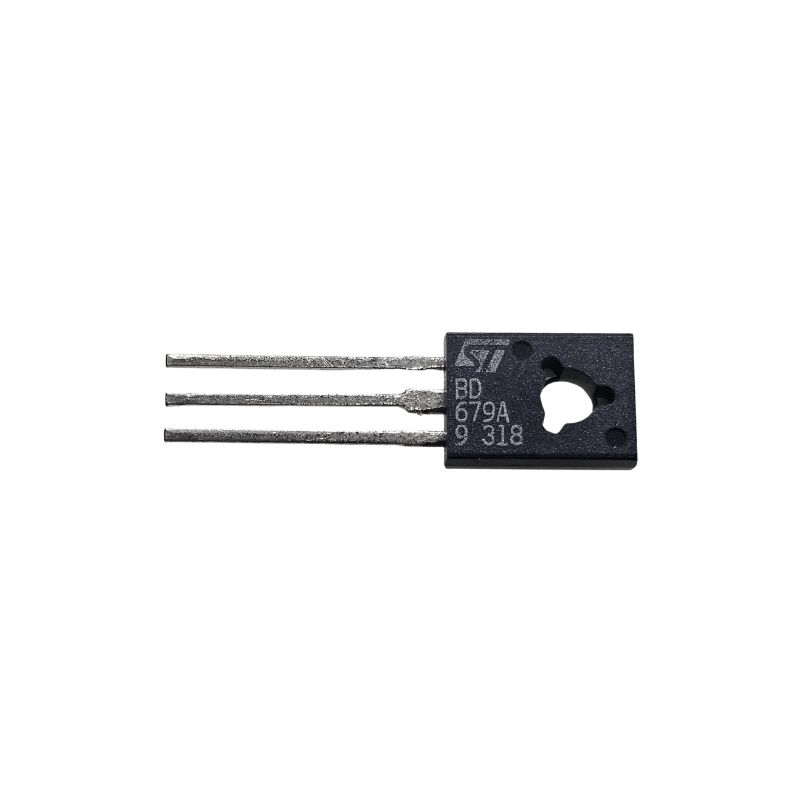

Transistor BD679A St
O BD679A é um transistor de potência Darlington NPN de silício. É comumente usado em aplicações de amplificadores de uso geral, bem como em circuitos de comutação de baixa velocidade.
Aqui estão algumas especificações e recursos principais do BD679A:
Especificações principais:
Tipo de transistor: NPN - Darlington
Tensão Coletor-Emissor
80V (máximo)
Corrente de coletor contínua
4A (máximo)
Dissipação de energia
40W (máximo)
Ganho de corrente CC
750 (mínimo) em
2 UMA
Pacote/Caixa: Normalmente vem em um pacote passante, como TO-225AA, TO-126-3 ou SOT-32.
Características:
Construção monolítica: contém dois transistores e resistores de derivação base-emissor integrados em um único chip.
Alto ganho de corrente: a configuração Darlington fornece um ganho muito alto, tornando-a adequada para acionar cargas de alta corrente com uma pequena corrente de entrada.
Diodo integrado: inclui um diodo coletor-emissor antiparalelo integrado.
Aplicações:
Equipamentos industriais lineares e comutados.
Controle motor.
Drivers de relé.
Drivers de solenóide.
Amplificação de áudio.
Pinagem:
A pinagem do BD679A em um pacote TO-126 ou SOT-32 é normalmente:
Base (B)
Colecionador (C)
Emissor (E)
O coletor geralmente é conectado à aba de metal na parte traseira da embalagem para dissipação de calor.
O BD679A geralmente é um dispositivo complementar ao BD680A, que é um transistor PNP Darlington.
