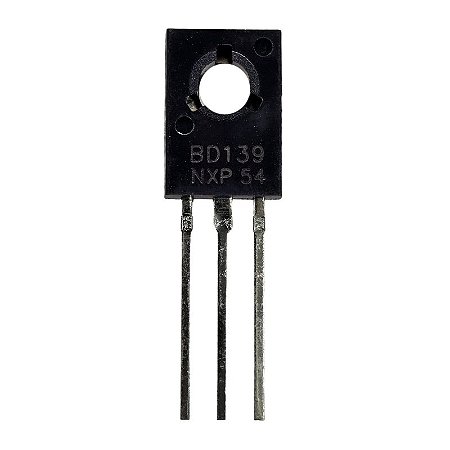

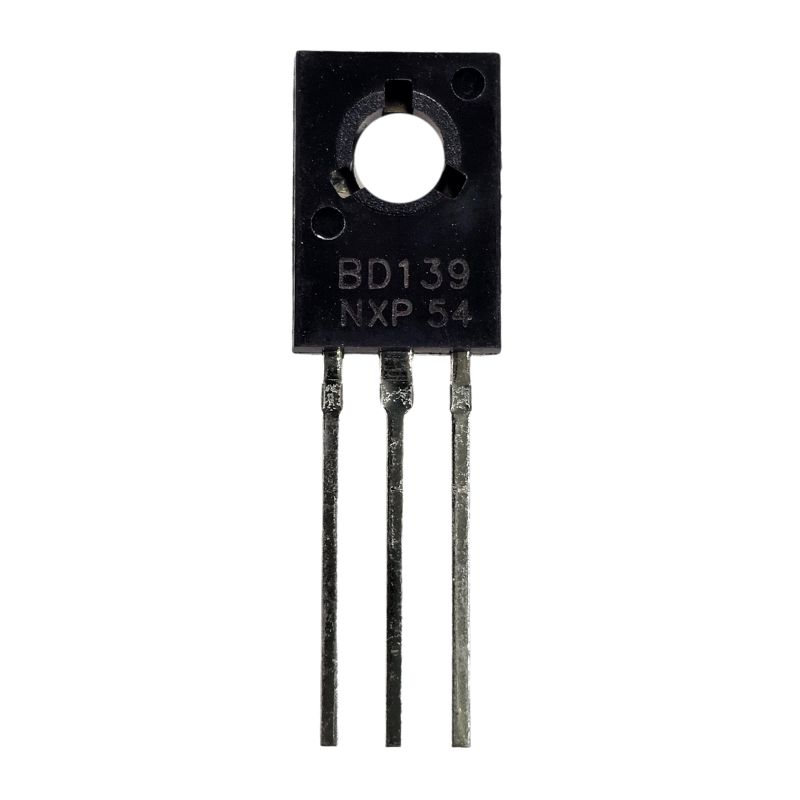

BD139 Nxp = Philips Transistor

Transistor BD139 NXP = PHILIPS
Transistores bipolares de junção - BJT NPN Amplificador de Audio

Especificações:
Fabricante: STMicroelectronics
Categoria de produto: Transistores bipolares de junção - BJT
Estilo de montagem: Atraves de Orificio
Caixa / Gabinete: SOT-32-3
Polaridade do transistor: NPN
Configuração: Sozinho
Coletor - VCEO máx. de voltagem do emissor: 80 V
Coletor VCBO de voltagem básica: 80 V
Emissor - VEBO de tensão de base: 5 V
Tensão de saturação do coletor - emissor: 0.5 V
Corrente do coletor DC máxima: 1.5 A
Pd - Dissipação de potência: 12.5 W
Temperatura operacional mínima: - 65 C
Temperatura operacional máxima: + 150 C
Série: BD139
hFE máx. de ganho de corrente DC: 250
Altura: 10.8 mm
Comprimento: 7.8 mm
Tecnologia: Si
Largura: 2.7 mm
Marca: STMicroelectronics
Tensão do coletor contínua: 1.5 A
Coletor DC/Ganho base hfe Min: 40
Tipo de Produto: BJTs - Bipolar Transistors
Subcategoria: Transistor

O transistor BD139, quando especificamente atribuído à NXP Semiconductors , refere-se à versão deste popular NPN BJT que foi originalmente fabricado pela Philips Semiconductors (que mais tarde se tornou parte da NXP).
Embora as características gerais do BD139 (NPN, potência média, 1,5 A Ic, 80 V Vceo, pacote TO-126) permaneçam consistentes entre os diferentes fabricantes, pode haver variações sutis nas curvas de desempenho exatas, agrupamentos de hFE (por exemplo, BD139-10, BD139-16 para diferentes faixas de ganho) e, às vezes, até mesmo em pequenos detalhes de dimensão do pacote.

Pontos principais do NXP (Philips) BD139:
Legado do Fabricante: A NXP herdou o design do BD139 de sua linhagem Philips Semiconductors.
Você ainda pode encontrar folhas de dados referenciando "Philips Semiconductors" para versões mais antigas, que são efetivamente produtos da NXP.

Especificações: As especificações principais mencionadas na resposta anterior geralmente se aplicam.
Tipo de transistor: NPN
VCEO: 80V
CI: 1,5A (contínuo)
Pd: Normalmente, de 8 W (a 70 °C de temperatura da base de montagem) a 12,5 W (a 25 °C de temperatura do gabinete) e cerca de 1,25 W (a 25 °C de temperatura ambiente). Isso destaca a importância da dissipação de calor.
hFE: Vários agrupamentos, como BD139-10 (hFE 63-160) e BD139-16 (hFE 100-250), eram comuns. Se você vir apenas "BD139", geralmente se refere à peça base com um hFE mínimo de 40 em condições típicas de teste.
Pacote: Principalmente TO-126 (SOT-32 na nomenclatura Philips/NXP).
Aplicações: As folhas de dados da NXP para o BD139 frequentemente destacavam especificamente seu uso em:
Estágios de driver em amplificadores de alta fidelidade: seu bom ganho de corrente e ruído relativamente baixo o tornam adequado para amplificar sinais de áudio.
Circuitos de televisão: usados ​​em vários estágios de controle e amplificação em aparelhos de TV mais antigos.
Comutação e amplificação de uso geral: como qualquer BD139, sua versatilidade o tornou um componente essencial para uma ampla gama de tarefas que envolvem potência moderada.

Onde encontrar a folha de dados do NXP BD139:
Embora a NXP seja uma grande empresa de semicondutores, alguns transistores "de uso geral" mais antigos, como o BD139, podem ser listados como "obsoletos" em suas páginas de produtos atuais, já que se concentram em soluções mais novas e integradas. No entanto, você ainda pode encontrar as folhas de dados antigas em:
Agregadores de planilhas de dados: sites como AllDatasheet.com, Octopart e Datasheets360.com geralmente hospedam cópias de planilhas de dados mais antigas da Philips/NXP para o BD139.
Pesquisando especificamente por "folha de dados Philips BD139" ou "folha de dados NXP BD139": isso geralmente levará você a documentos PDF para download.
Observação importante: Considerando que estamos em junho de 2025 e que muitos BJTs simples têm ciclos de vida longos, um BD139 da marca NXP ainda pode estar disponível em distribuidores, mas seu status de produção diretamente da NXP pode ser "descontinuado" ou "obsoleto", à medida que o foco muda. No entanto, o BD139 é uma peça tão comum e amplamente utilizada que outros fabricantes (como STMicroelectronics, ON Semiconductor, etc.) continuam a produzir versões compatíveis. Ao comprar, sempre verifique o fabricante e a ficha técnica específica para aquela peça.
