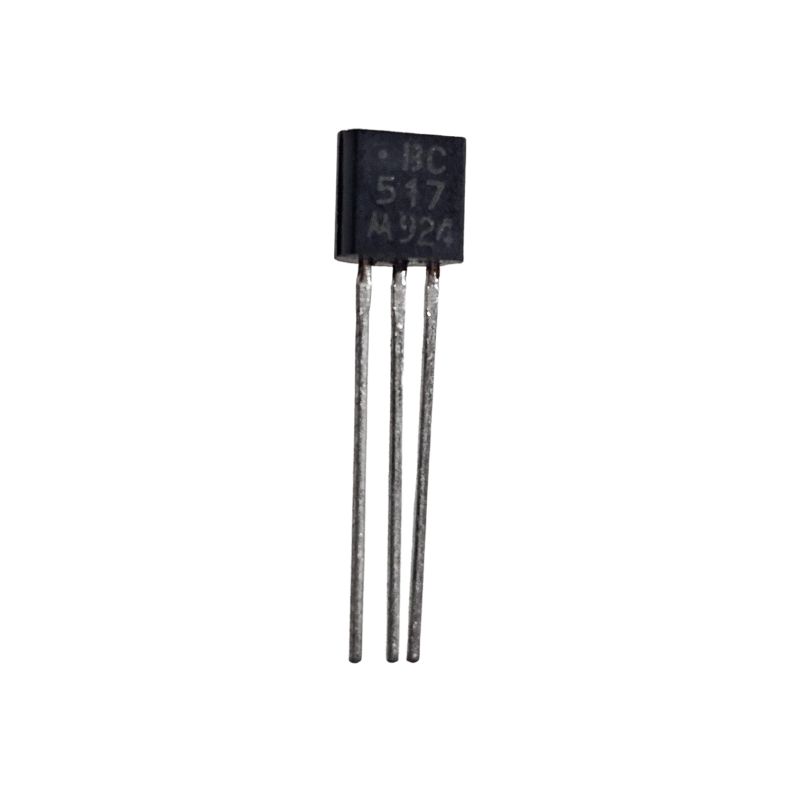

Transistor BC517M
O BC517M é um transistor NPN Darlington . Ele foi projetado para aplicações que exigem ganho de corrente extremamente alto com baixas correntes de entrada.O "M" em BC517M geralmente significa uma versão específica do fabricante ou uma pinagem diferente, mas as principais características da família BC517 permanecem consistentes.
Principais características e recursos
O BC517M é essencialmente dois transistores de junção bipolar NPN (BJTs) conectados em cascata em um único pacote. Essa configuração, conhecida como par Darlington , fornece um ganho de corrente muito maior (beta ou hFE) do que um único transistor, normalmente maior que 30.000. Esse alto ganho permite amplificar uma corrente de base muito pequena para controlar uma corrente de coletor muito maior, tornando-o ideal para aplicações de comutação e amplificação.
Tipo: Transistor Darlington NPN
Pacote: TO-92 (componente passante)
Corrente máxima do coletor (): Até 1,2A
Tensão máxima coletor-emissor (): 30V
Ganho de corrente CC (): Mínimo de 30.000
Pinagem: Quando vistos de frente (lado plano), os pinos são normalmente:
Coletor
Base
Emissor
Aplicações comuns
Devido ao seu alto ganho de corrente, o BC517M é um componente versátil amplamente utilizado em vários circuitos eletrônicos.
Circuitos de comutação: podem ser usados para ligar e desligar cargas que exigem alta corrente, como motores, relés e LEDs de alta potência, usando um sinal de baixa potência de um microcontrolador ou outros circuitos lógicos.
Amplificação: É eficaz na amplificação de sinais muito fracos, tornando-o adequado para pré-amplificadores de áudio e outros circuitos de condicionamento de sinal onde um grande fator de amplificação é necessário.
Interface do sensor: o BC517M pode interagir com sensores que fornecem uma corrente de saída muito pequena, amplificando esse sinal para um nível utilizável para processamento posterior
Valor Unitário
Imagem Meramente Ilustrativa
